ఖచ్చితమైన లింక్: LCM డిస్ప్లే మాడ్యూల్స్‌లో కండక్టివ్ రబ్బర్ కనెక్టర్ల సాంకేతికతను అర్థంచేసుకోవడం

నేటి స్మార్ట్ మరియు ఇంటర్‌కనెక్టడ్ ప్రపంచంలో, స్పష్టమైన మరియు విశ్వసనీయమైన డిస్‌ప్లే ఇంటర్‌ఫేస్‌లు మానవ-యంత్ర పరస్పర చర్యకు మూలస్తంభం. ఈ అనుభవం యొక్క ప్రధాన క్యారియర్ లిక్విడ్ క్రిస్టల్ డిస్ప్లే మాడ్యూల్ (LCM). lcd డిస్‌ప్లే తయారీదారులు అందించే కీలక ఉత్పత్తిగా, LCM లిక్విడ్ క్రిస్టల్ డిస్‌ప్లే పరికరం, డ్రైవర్ IC, PCB, బ్యాక్‌లైట్ మరియు స్ట్రక్చరల్ కాంపోనెంట్‌లను ఒక సమన్వయ యూనిట్‌గా అనుసంధానిస్తుంది, సర్క్యూట్ సిగ్నల్‌లను విజువల్ ఇమేజ్‌లుగా మార్చే పూర్తి పనితీరును సాధించింది. ప్రామాణిక ఉత్పత్తులు లేదా లోతుగా అనుకూలీకరించిన LCD స్క్రీన్‌ల కోసం అయినా, వాటి స్థిరత్వం LCMలోని ప్రతి కనెక్షన్ పాయింట్ యొక్క విశ్వసనీయతతో ప్రారంభమవుతుంది. వీటిలో, ఒక అంతమయినట్లుగా చూపబడతాడు సాధారణ మరియు కీలకమైన భాగం-వాహక రబ్బరు కనెక్టర్ (తరచుగా జీబ్రా స్ట్రిప్ అని పిలుస్తారు) - lcd స్క్రీన్ మరియు సర్క్యూట్ బోర్డ్ మధ్య అవరోధం లేని సిగ్నల్ ప్రసారాన్ని నిర్ధారించే "అదృశ్య వంతెన" వలె పనిచేస్తుంది.

వాహక రబ్బరు కనెక్టర్లు: LCMల లోపల "సిగ్నల్ బ్రిడ్జ్"

కండక్టివ్ రబ్బరు కనెక్టర్‌లు, ప్రత్యామ్నాయంగా లామినేట్ చేసే కండక్టివ్ మరియు ఇన్సులేటింగ్ లేయర్‌ల ద్వారా ఏర్పడినవి, సాగే కుదింపు ద్వారా LCD స్క్రీన్ మరియు PCB మధ్య స్థిరమైన విద్యుత్ కనెక్షన్‌ను అందిస్తాయి. వారి పనితీరు నేరుగా డిస్ప్లే సిగ్నల్ యొక్క సమగ్రత మరియు స్పష్టతను నిర్ణయిస్తుంది.

మెటీరియల్ ఎంపిక: సాలిడ్ సిలికాన్ మరియు ఫోమ్ సిలికాన్ బ్యాలెన్సింగ్ యొక్క కళ

ఘన సిలికాన్ పదార్థం:మితమైన కాఠిన్యం (35°~45°) మరియు తక్కువ ధరను అందిస్తుంది. అయినప్పటికీ, ఇది స్థిర విద్యుత్తుకు గురవుతుంది, ఇది దుమ్మును ఆకర్షించగలదు, అసెంబ్లీ వాతావరణం యొక్క పరిశుభ్రతకు అదనపు శ్రద్ధ అవసరం.

ఫోమ్ సిలికాన్ మెటీరియల్:ఫోమింగ్ సిలికాన్‌తో తయారు చేయబడింది, ఇది మృదువైన ఆకృతిని కలిగి ఉంటుంది (కాఠిన్యం 20°~30°), వికృతీకరణకు మెరుగైన ప్రతిఘటన మరియు కాలుష్యానికి తక్కువ అవకాశం ఉంటుంది. అధిక పరిశుభ్రత అవసరాలతో కూడిన ఖచ్చితమైన lcd మాడ్యూల్ అప్లికేషన్‌లకు ఇది మరింత అనుకూలంగా ఉంటుంది.

ఖచ్చితమైన డిజైన్ పారామితులు: విశ్వసనీయ కనెక్షన్‌లను నిర్ధారించడం

1.వాహక లేయర్ పిచ్:సాధారణ పిచ్‌లు 0.05mm, 0.1mm మరియు 0.18mm. ప్రతి PCB ప్యాడ్ కనీసం 3 వాహక కార్బన్ లేయర్‌లను (0.05mm పిచ్ కోసం 4-5 లేయర్‌లు సిఫార్సు చేయబడ్డాయి) సంప్రదింపులు చేసేలా డిజైన్ తప్పనిసరిగా ఉండాలి. ఇది కస్టమ్ LCD స్క్రీన్‌ల రూపకల్పనలో CNK ద్వారా ఖచ్చితంగా నియంత్రించబడే వివరాలు.

2.వాహక పొర వెడల్పు:0.4mm నుండి 1.0mm వరకు, వెడల్పు కనెక్టర్ యొక్క కాఠిన్యానికి సంబంధించినది మరియు మొత్తం కంప్రెషన్ రేషియో డిజైన్‌ను ప్రభావితం చేస్తుంది. CNK ఇంజనీర్లు మాడ్యూల్ నిర్మాణం ఆధారంగా లక్ష్య ఎంపికలను చేస్తారు (కనెక్టర్లకు 0.6mm వెడల్పు సాధారణం ≤2.0mm, 0.8mm ≥2.0mm).

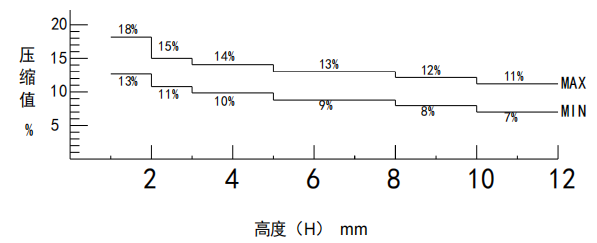

3.కంప్రెషన్ రేషియో కంట్రోల్:ఆదర్శ కుదింపు నిష్పత్తి 10% మరియు 15% మధ్య నియంత్రించబడుతుంది. 10% కంటే తక్కువ నిష్పత్తి అస్థిర కాంటాక్ట్ ఇంపెడెన్స్‌కు దారి తీస్తుంది, అయితే 15% కంటే ఎక్కువ ఉంటే కనెక్టర్ లేదా PCB యొక్క వైకల్యానికి కారణం కావచ్చు. అసెంబ్లీ ఎత్తు (h) యొక్క ఖచ్చితమైన గణన ద్వారా CNK సరైన కుదింపు మొత్తాన్ని నిర్ధారిస్తుంది, దీర్ఘకాలిక విశ్వసనీయతకు హామీ ఇస్తుంది.

ప్రాథమిక మోనోక్రోమ్ డిస్‌ప్లేల నుండి క్లిష్టమైన HMI ఇంటర్‌ఫేస్‌ల వరకు, ప్రతి lcd మాడ్యూల్ యొక్క విశ్వసనీయత వాహక రబ్బరు కనెక్టర్‌ల వంటి కీలక భాగాలపై లోతైన అవగాహన మరియు ఖచ్చితమైన నియంత్రణపై ఆధారపడి ఉంటుంది. అనుభవజ్ఞుడైన ఎల్‌సిడి డిస్‌ప్లే తయారీదారుగా, సిఎన్‌కె ఎలక్ట్రానిక్స్ తక్కువ ఇంపెడెన్స్ మరియు సిగ్నల్ ట్రాన్స్‌మిషన్‌లో అధిక స్థిరత్వాన్ని నిర్ధారించడానికి మెటీరియల్ ప్రాపర్టీలు మరియు పారామీటర్ డిజైన్‌ను పరిశోధించడమే కాకుండా సమగ్ర కస్టమ్ LCD సొల్యూషన్‌లకు ఈ వివరాల నైపుణ్యాన్ని విస్తరించింది. ఈ కనిపించని "ఖచ్చితమైన లింక్‌లు" నాణ్యమైన విశ్వసనీయతతో సాంకేతిక ఆవిష్కరణలను అనుసంధానించేవిగా ఉన్నాయని మేము విశ్వసిస్తున్నాము, మేము మరింత అసాధారణమైన ప్రదర్శన భవిష్యత్తు వైపు సమిష్టిగా ముందుకు సాగుతున్నప్పుడు CNK మరియు మా కస్టమర్‌లకు మద్దతునిస్తుంది.
