నొక్కు: LCD మాడ్యూల్స్‌లో ఫౌండేషన్ స్ట్రక్చరల్ కాంపోనెంట్‌ని విశ్లేషించడం

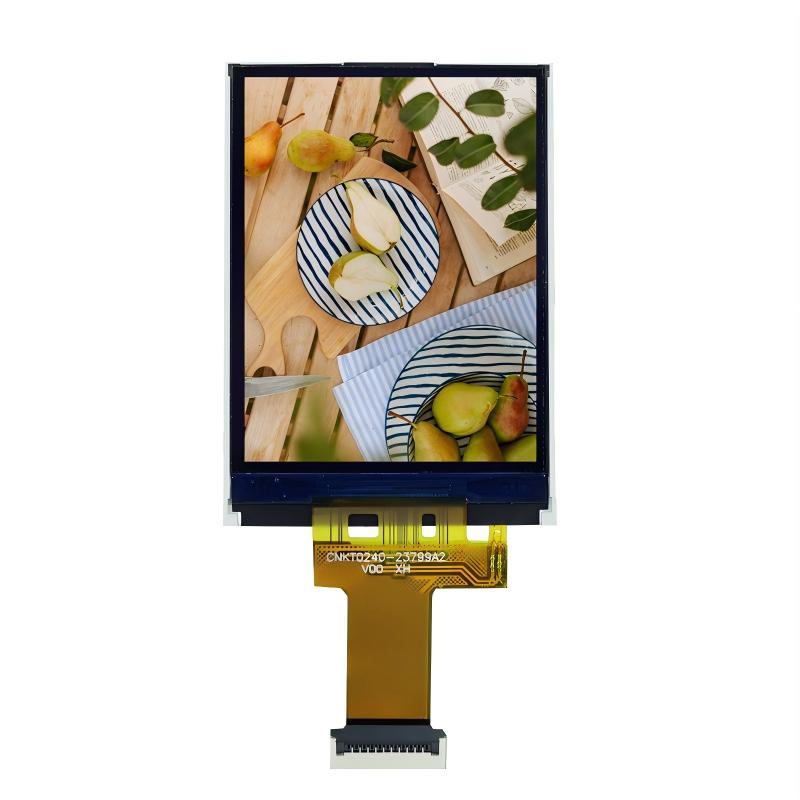

  LCD మాడ్యూల్ (LCM) అనేది ఒక సమగ్ర ఉత్పత్తి, ఇది డిస్‌ప్లే కార్యాచరణను స్వతంత్ర మాడ్యూల్‌గా నిక్షిప్తం చేస్తుంది. ఇది సాధారణంగా LCD స్క్రీన్, PCB డ్రైవర్ సర్క్యూట్రీ, బ్యాక్‌లైట్ యూనిట్, కనెక్టర్‌లు మరియు అవసరమైన నిర్మాణ భాగాలను కలిగి ఉంటుంది. LCD డిస్ప్లే తయారీదారులుగా, మేము వివిధ ప్రామాణిక మరియు అనుకూలీకరించిన LCD స్క్రీన్‌లను రూపొందించినప్పుడు మరియు ఉత్పత్తి చేసినప్పుడు, ప్రతి భాగం దాని నిర్దిష్ట పనితీరు ఆధారంగా ఎంపిక చేయబడుతుంది మరియు ఆప్టిమైజ్ చేయబడుతుంది. నొక్కు (మెటల్ ఫ్రేమ్ లేదా బెజెల్ అని కూడా పిలుస్తారు) అనేది ఒక ప్రధాన నిర్మాణ పాత్రను అందించే అటువంటి ప్రాథమిక అనుబంధం.

I. LCMలో నొక్కు యొక్క ప్రాథమిక విధులు

LCD మాడ్యూల్‌లో, నొక్కు ప్రధానంగా మూడు ప్రాథమిక ఇంకా కీలకమైన భౌతిక విధులను పూర్తి చేస్తుంది:

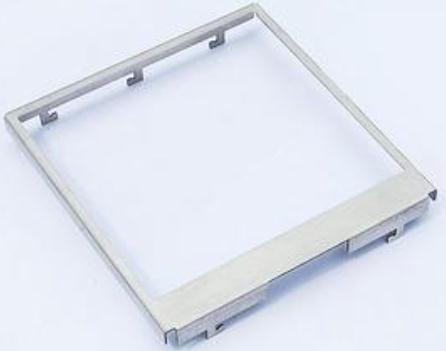

మెకానికల్ సపోర్ట్ మరియు ఫిక్సేషన్

నొక్కు LCD గ్లాస్, PCB మరియు బ్యాక్‌లైట్ యూనిట్ వంటి LCM యొక్క సాపేక్షంగా పెళుసుగా ఉండే అంతర్గత భాగాల కోసం దృఢమైన బాహ్య ఫ్రేమ్‌ను అందిస్తుంది. దాని మెటల్ మెటీరియల్ అందించే దృఢత్వం రవాణా, అసెంబ్లీ లేదా ఉపయోగం సమయంలో ఒత్తిడి కారణంగా మాడ్యూల్ వైకల్యం లేదా దెబ్బతినకుండా సమర్థవంతంగా నిరోధిస్తుంది, మొత్తం నిర్మాణ స్థిరత్వాన్ని నిర్ధారిస్తుంది. అనుకూలీకరించిన LCD స్క్రీన్ కోసం, నొక్కు యొక్క కొలతలు మరియు ఆకృతి మొత్తం డిజైన్‌కు ఖచ్చితంగా సరిపోలాలి.

గ్రౌండింగ్ మరియు విద్యుదయస్కాంత కవచాన్ని ప్రారంభించడం

అనేక అప్లికేషన్ దృశ్యాలలో, LCD మాడ్యూల్స్ విద్యుదయస్కాంత జోక్యానికి నిర్దిష్ట స్థాయి రోగనిరోధక శక్తిని కలిగి ఉండాలి. వ్యవస్థ యొక్క గ్రౌండ్ లైన్‌కు నొక్కును సరిగ్గా కనెక్ట్ చేయడం ద్వారా, సమర్థవంతమైన షీల్డింగ్ పొర ఏర్పడుతుంది. ఇది అంతర్గత డ్రైవర్ సర్క్యూట్రీపై బాహ్య జోక్యం యొక్క ప్రభావాన్ని తగ్గించడంలో సహాయపడుతుంది మరియు మాడ్యూల్ యొక్క స్వంత సిగ్నల్ లీకేజీని అణిచివేస్తుంది, తద్వారా తుది ఉత్పత్తి యొక్క మొత్తం విద్యుదయస్కాంత అనుకూలత (EMC) పనితీరును మెరుగుపరుస్తుంది.

ఎలక్ట్రికల్ కనెక్షన్ల విశ్వసనీయతను నిర్ధారించడం

LCD ప్యానెల్‌ను డ్రైవర్ PCBకి కనెక్ట్ చేయడానికి వాహక ఎలాస్టోమర్ కనెక్టర్‌లను (జీబ్రా స్ట్రిప్స్) ఉపయోగించే డిజైన్‌లలో, నొక్కు, దాని ఖచ్చితమైన కొలతలు మరియు బిగింపు శక్తి ద్వారా, ఈ స్ట్రిప్స్‌కు ఏకరీతి మరియు స్థిరమైన కుదింపును అందిస్తుంది. డిస్‌ప్లే అవుట్‌పుట్ యొక్క స్థిరత్వాన్ని నేరుగా ప్రభావితం చేసే రెండు భాగాల మధ్య విశ్వసనీయ విద్యుత్ ప్రసరణ మరియు స్థిరమైన సంపర్క నిరోధకతను నిర్ధారించడానికి ఇది కీలకం.

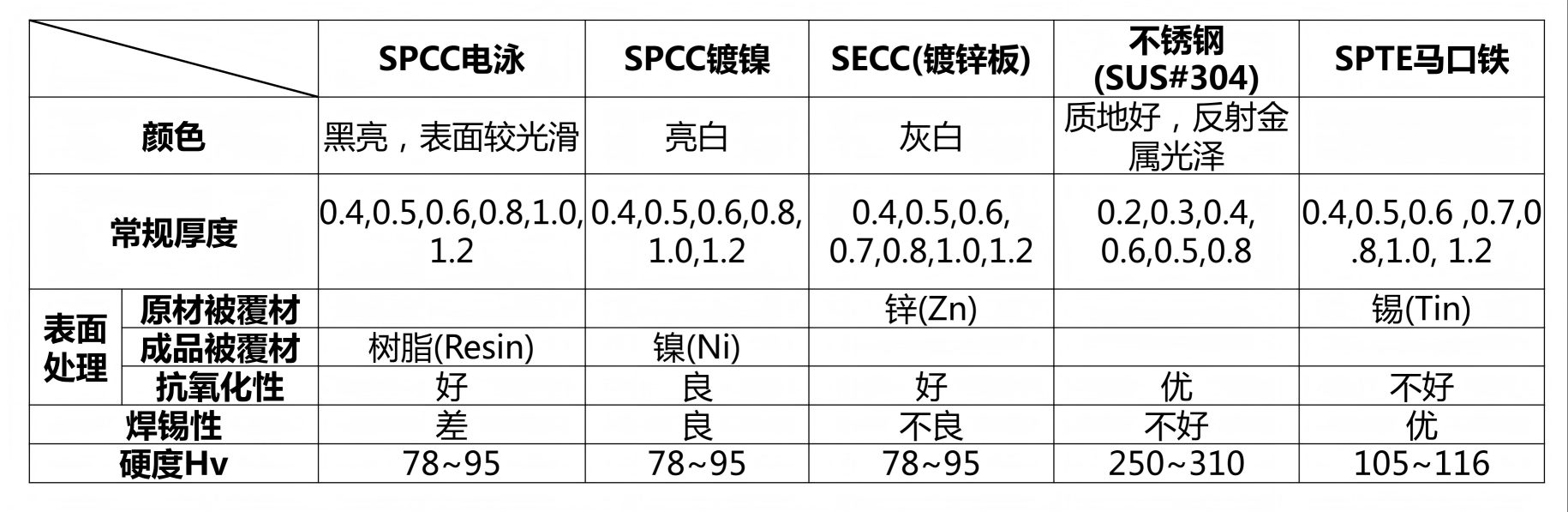

II. బెజెల్ మెటీరియల్ ఎంపిక: బ్యాలెన్సింగ్ ఇంజనీరింగ్ ప్రాక్టీస్

నొక్కు యొక్క పనితీరు, ధర మరియు అనుకూలత దాని మూల పదార్థం మరియు ఉపరితల ముగింపుపై ఆధారపడి ఉంటుంది. దీర్ఘకాల ఉత్పత్తి అనుభవం ఆధారంగా, వివిధ రకాల LCD మాడ్యూల్స్ మరియు అప్లికేషన్ పరిసరాలు సాధారణంగా కింది మెటీరియల్ ఎంపిక లాజిక్‌కు అనుగుణంగా ఉంటాయి:

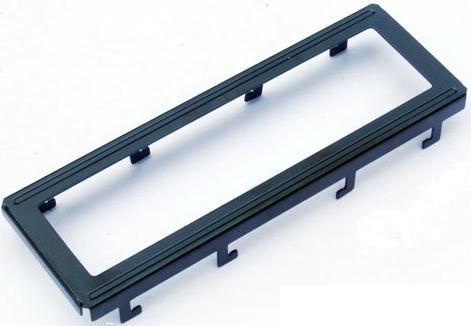

SPCC (కోల్డ్ రోల్డ్ స్టీల్, బ్లాక్ ఎలెక్ట్రోఫోరేసిస్ ముగింపుతో)

అత్యంత సాంప్రదాయ మరియు ఖర్చుతో కూడుకున్న ఎంపిక. ఖర్చు-సెన్సిటివ్ మోనో LCMలు మరియు కొన్ని చిన్న-పరిమాణ TFT మాడ్యూళ్లలో విస్తృతంగా ఉపయోగించబడుతుంది. బ్లాక్ ఎలెక్ట్రోఫోరేసిస్ ముగింపు ప్రాథమిక తుప్పు నిరోధకత మరియు ఏకరీతి నలుపు రూపాన్ని అందిస్తుంది, కానీ దాని ఉపరితలం పేలవమైన టంకం కలిగి ఉంటుంది.

SPCC (నికెల్ ప్లేటింగ్ ముగింపుతో)

నొక్కు యొక్క నిర్దిష్ట భాగాలను (మౌంటు పిన్స్ వంటివి) నేరుగా ప్రధాన PCBలో టంకము చేయవలసి వచ్చినప్పుడు ఎంచుకోబడుతుంది. నికెల్ పూతతో కూడిన పొర మెరుగైన టంకం మరియు ఆక్సీకరణ నిరోధకతను అందిస్తుంది.

SECC (గాల్వనైజ్డ్ స్టీల్ షీట్)

సాధారణంగా పెద్ద-పరిమాణ TFT డిస్ప్లే మాడ్యూల్స్‌లో ఉపయోగించబడుతుంది. ఉపరితల జింక్ పొర దీనికి అద్భుతమైన యాంటీ తుప్పు లక్షణాలను ఇస్తుంది, ఇది అధిక దీర్ఘకాలిక పర్యావరణ విశ్వసనీయత అవసరమయ్యే ఉత్పత్తులకు అనుకూలంగా ఉంటుంది, అయినప్పటికీ దాని ఉపరితలం నేరుగా టంకం చేయడానికి అనువైనది కాదు.

CHP (టిన్‌ప్లేట్)

డిజైన్‌కు నొక్కు పెద్ద సంఖ్యలో టంకం అవసరమయ్యే పిన్‌లను కలిగి ఉండాలి మరియు టంకము ఉమ్మడి నాణ్యత మరియు సామర్థ్యం కీలకం అయినప్పుడు ఎంచుకోబడుతుంది. ఇది సరైన సోల్డరబిలిటీని అందిస్తుంది, అయితే బేస్ మెటీరియల్ సగటు తుప్పు నిరోధకతను కలిగి ఉంటుంది.

స్టెయిన్‌లెస్ స్టీల్ (ఉదా., SUS304)

మెడికల్, అవుట్‌డోర్ లేదా హై-ఎండ్ ఇండస్ట్రియల్ ఎక్విప్‌మెంట్ వంటి ప్రత్యేక అవసరాలు ఉన్న ఫీల్డ్‌లలో వర్తించబడుతుంది. ఈ దృశ్యాలు అసాధారణమైన తుప్పు నిరోధకత, బలం మరియు శుభ్రత ప్రమాణాలతో కూడిన పదార్థాలను డిమాండ్ చేస్తాయి, అయితే ఖర్చు కూడా గణనీయంగా ఎక్కువగా ఉంటుంది.

III. ప్రాగ్మాటిక్ డిజైన్ వివరాలు

నొక్కు డిజైన్ ఆచరణాత్మక ఇంజనీరింగ్ పరిగణనలను కలిగి ఉంటుంది. ఒక సాధారణ వివరాలు ఏమిటంటే, నొక్కు లోపలి కుహరం కొలతలు సాధారణంగా LCD గ్లాస్ యొక్క బయటి కొలతలు కంటే ఒక్కో వైపు 0.1-0.2mm పెద్దవిగా ఉంటాయి. ఈ గ్యాప్ ఒక పర్యవేక్షణ కాదు; ఇది అనివార్యమైన తయారీ మరియు అసెంబ్లింగ్ టాలరెన్స్‌లకు అనుగుణంగా మరియు ఉష్ణోగ్రత మార్పుల సమయంలో మెటల్ మరియు గ్లాస్ యొక్క విభిన్న ఉష్ణ విస్తరణ గుణకాల కారణంగా ఒత్తిడిని అభివృద్ధి చేయకుండా నిరోధించడానికి ఉద్దేశించబడింది, ఇది LCD పగుళ్లకు దారితీస్తుంది.

ప్రతి అనుకూలీకరించిన LCD స్క్రీన్ వెనుక ఒక నొక్కు డిజైన్ ఉంటుంది, ఇది అప్లికేషన్ అవసరాలు, ఉత్పత్తి సాధ్యత, నిర్మాణ బలం మరియు మొత్తం వ్యయం మధ్య సమగ్రమైన ట్రేడ్-ఆఫ్ ఫలితంగా ఆచరణాత్మక పరిష్కారాన్ని సూచిస్తుంది.

తీర్మానం

CNK ఎలక్ట్రానిక్స్ వంటి LCD డిస్ప్లే తయారీదారుల కోసం, నమ్మదగిన LCD మాడ్యూల్‌ను ఉత్పత్తి చేయడం అంటే నొక్కు వంటి ప్రతి ప్రాథమిక భాగంపై పూర్తి అవగాహన మరియు ఖచ్చితమైన నియంత్రణ కలిగి ఉండటం. నొక్కు యొక్క విలువ అధునాతన సాంకేతిక భావనలలో కాదు, దాని క్రియాత్మక అమలు యొక్క విశ్వసనీయత మరియు స్థిరత్వంలో ఉంది. ప్రాథమిక అంశాల గురించి ఈ దృఢమైన అవగాహన ద్వారా మనం అందించే ప్రతి LCD స్క్రీన్-ప్రామాణిక ఉత్పత్తి లేదా లోతుగా అనుకూలీకరించిన LCD అయినా-దాని ఉద్దేశించిన అప్లికేషన్‌లో స్థిరంగా మరియు మన్నికగా పనిచేస్తుందని మేము నిర్ధారించగలము.
