LCD బ్లాక్ టెక్నాలజీ యొక్క సమగ్ర విశ్లేషణ (పార్ట్ 1): స్ట్రక్చర్ మరియు కనెక్షన్, డిస్ప్లే యొక్క కోర్ కోడ్ అన్‌లాకింగ్

ఎలక్ట్రానిక్ పరికరాలు సర్వత్రా ఉన్న నేటి ప్రపంచంలో, లిక్విడ్ క్రిస్టల్ డిస్‌ప్లేలు (LCDలు) మానవ-యంత్ర పరస్పర చర్యకు ప్రధాన ఇంటర్‌ఫేస్‌గా పనిచేస్తాయి మరియు వాటి సాంకేతిక సామర్థ్యాలు పరికరాల వినియోగదారు అనుభవాన్ని నేరుగా నిర్ణయిస్తాయి. స్మార్ట్ వేరబుల్స్ నుండి ఇండస్ట్రియల్ కంట్రోల్ సిస్టమ్‌ల వరకు, ఆటోమోటివ్ డిస్‌ప్లేల నుండి కన్స్యూమర్ ఎలక్ట్రానిక్స్ వరకు, వివిధ దృశ్యాలలో LCD ఉత్పత్తుల వెనుక పక్కాగా రూపొందించబడిన నిర్మాణ పథకాలు మరియు కనెక్షన్ టెక్నాలజీలు ఉన్నాయి. ఒక ప్రొఫెషనల్ కస్టమ్ LCD డిస్‌ప్లే తయారీదారు మరియు శక్తివంతమైన LCD డిస్‌ప్లే ఫ్యాక్టరీగా, CNK అనేది R&D, ఉత్పత్తి మరియు డిస్‌ప్లే పరికరాలు మరియు HMI (హ్యూమన్-మెషిన్ ఇంటర్‌ఫేస్) ఉత్పత్తుల విక్రయాలకు అంకితమైన ప్రత్యేకమైన మరియు అధునాతనమైన హైటెక్ సంస్థ.

ఈ రోజు, మేము LCDల యొక్క ప్రధాన మూలాధారాల యొక్క లోతైన విశ్లేషణను నిర్వహిస్తాము, డిస్ప్లే సాంకేతికత యొక్క అంతర్లీన తర్కాన్ని అర్థం చేసుకోవడంలో మీకు సహాయం చేస్తాము.

I. ఉత్పత్తి నిర్మాణం: టైలర్-మేడ్ డిస్ప్లే సొల్యూషన్స్

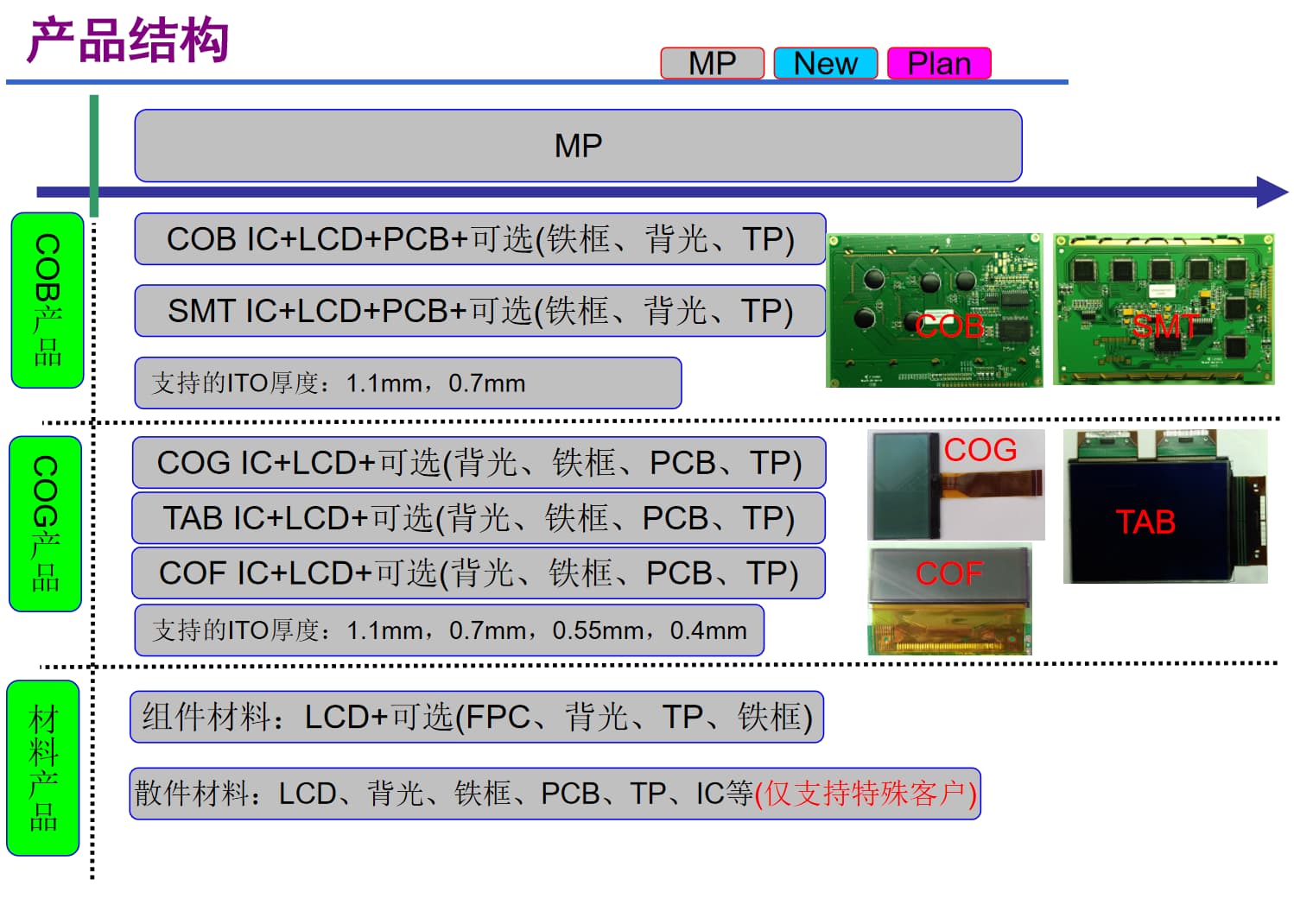

LCDల యొక్క ఉత్పత్తి నిర్మాణం ఒక పరిమాణానికి సరిపోయేది కాదు కానీ అప్లికేషన్ దృశ్యాలు మరియు పనితీరు అవసరాలకు అనుగుణంగా అనుకూలీకరించబడుతుంది. అనుభవజ్ఞుడైన డిస్‌ప్లే తయారీ సంస్థగా, CNK యొక్క ప్రధాన ఉత్పత్తులలో మోనోక్రోమ్ LCDలు మరియు మోనోక్రోమ్ మాడ్యూల్స్, 0.96-15.6 అంగుళాల TFT డిస్‌ప్లే మాడ్యూల్స్, OLED మాడ్యూల్స్ మరియు HMI హ్యూమన్-మెషిన్ ఇంటరాక్షన్ మాడ్యూల్స్ ఉన్నాయి. దీని ఉత్పత్తి నిర్మాణం ప్రధానంగా మూడు రకాల కోర్ ఉత్పత్తులు మరియు వివిధ ఉత్పన్న పథకాలను కలిగి ఉంటుంది:

1. ఇంటిగ్రేటెడ్ ఉత్పత్తులు: సమర్థవంతమైన మరియు స్థిరమైన ప్రధాన స్రవంతి ఎంపికలు

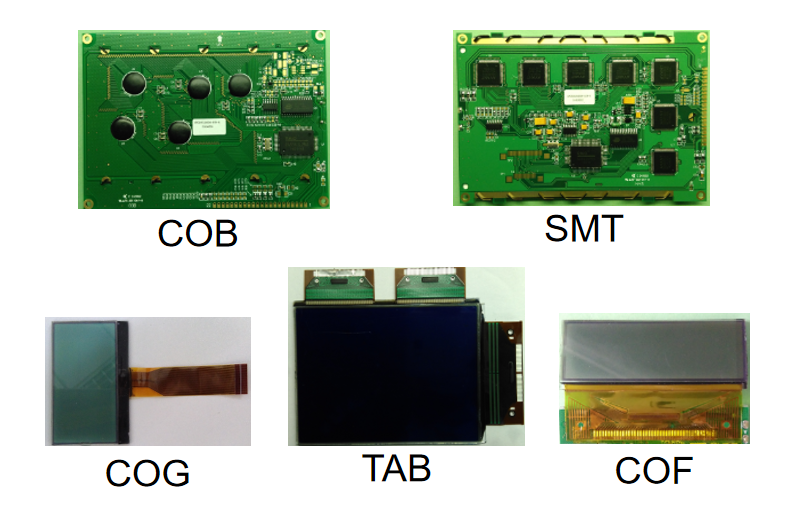

•  COB ఉత్పత్తులు: "IC + LCD + PCB" యొక్క కోర్ ఆర్కిటెక్చర్‌ను స్వీకరించండి మరియు ఐరన్ ఫ్రేమ్‌లు, బ్యాక్‌లైట్‌లు మరియు TP (టచ్ ప్యానెల్‌లు) వంటి ఐచ్ఛిక భాగాలతో అమర్చవచ్చు. అధిక ఏకీకరణ మరియు బలమైన స్థిరత్వంతో, అవి పారిశ్రామిక నియంత్రణ మరియు ఆటోమోటివ్ పరికరాలు వంటి కఠినమైన విశ్వసనీయత అవసరాలతో విస్తృతంగా ఉపయోగించబడతాయి.
•  COG ఉత్పత్తులు:"IC + LCD" ఆధారంగా, బ్యాక్‌లైట్‌లు, ఇనుప ఫ్రేమ్‌లు, PCBలు మరియు TPలు వంటి సౌకర్యవంతమైన ఎంపికకు వారు మద్దతు ఇస్తారు. పనితీరును నిర్ధారిస్తూ, వారు నిర్మాణాత్మక డిజైన్‌ను సులభతరం చేస్తారు, వాటిని స్మార్ట్ వేరబుల్స్, చిన్న పోర్టబుల్ పరికరాలు మరియు కఠినమైన పరిమాణ పరిమితులతో కూడిన ఇతర ఉత్పత్తులకు అనుకూలంగా ఉండేలా చేస్తారు.
•  SMT/COF/TAB ఉత్పత్తులు:SMT IC, COF IC, మరియు TAB ICలను వరుసగా LCDతో కలపండి, ఐచ్ఛిక ఉపకరణాలతో పాటు, మిడ్-టు-హై-ఎండ్ డిస్‌ప్లే అవసరాలను కవర్ చేస్తుంది. వాటిలో, COF మరియు TAB పథకాలు ఇరుకైన-నొక్కు మరియు అధిక-రిజల్యూషన్ ఉత్పత్తులలో రాణిస్తున్నాయి

•  కాంపోనెంట్ మెటీరియల్స్:LCDపై కేంద్రీకృతమై, వాటిని FPC (ఫ్లెక్సిబుల్ ప్రింటెడ్ సర్క్యూట్‌లు), బ్యాక్‌లైట్‌లు, TPలు మరియు ఐరన్ ఫ్రేమ్‌లు వంటి భాగాలతో జత చేయవచ్చు, కస్టమర్‌లకు అనుకూలీకరణ సౌలభ్యం మరియు అసెంబ్లీ సామర్థ్యాన్ని సమతుల్యం చేసే సెమీ-ఇంటిగ్రేటెడ్ సొల్యూషన్‌లను అందిస్తుంది.
• విడిభాగాల మెటీరియల్స్:LCD, బ్యాక్‌లైట్‌లు, ఐరన్ ఫ్రేమ్‌లు, PCBలు, TPలు మరియు ICలతో సహా పూర్తి విడి భాగాలను ఆఫర్ చేయండి, ప్రత్యేక కస్టమర్‌ల యొక్క లోతైన అనుకూలీకరణ అవసరాలకు మాత్రమే మద్దతు ఇస్తుంది. ఇది కస్టమ్ LCD డిస్ప్లే తయారీదారు యొక్క సౌకర్యవంతమైన అనుసరణ సామర్థ్యాన్ని పూర్తిగా ప్రదర్శిస్తుంది మరియు సముచిత మరియు వ్యక్తిగతీకరించిన ప్రదర్శన దృశ్యాలకు అనుకూలంగా ఉంటుంది.

CNK యొక్క వివిధ నిర్మాణాత్మక పథకాలు విభిన్న ITO మందాలకు మద్దతు ఇస్తాయని గమనించాలి: COB మరియు SMT పథకాలు 1.1mm మరియు 0.7mm మందాలకు మద్దతు ఇస్తాయి; COG, COF మరియు TAB పథకాలు 0.55mm మరియు 0.4mm వరకు విస్తరించాయి. సన్నగా ఉండే ITO మందం LCD డిస్‌ప్లే ఫ్యాక్టరీ యొక్క సున్నితమైన సాంకేతిక బలాన్ని ప్రతిబింబిస్తూ, పరికరాల యొక్క సూక్ష్మీకరణ మరియు తేలికపాటి బరువును కూడా అనుమతిస్తుంది.

II. కనెక్షన్ పద్ధతులు: సమర్థవంతమైన ట్రాన్స్మిషన్ "బ్రిడ్జ్" డిజైన్

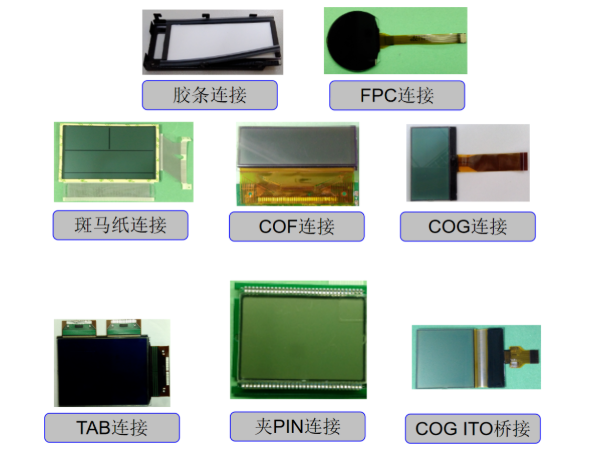

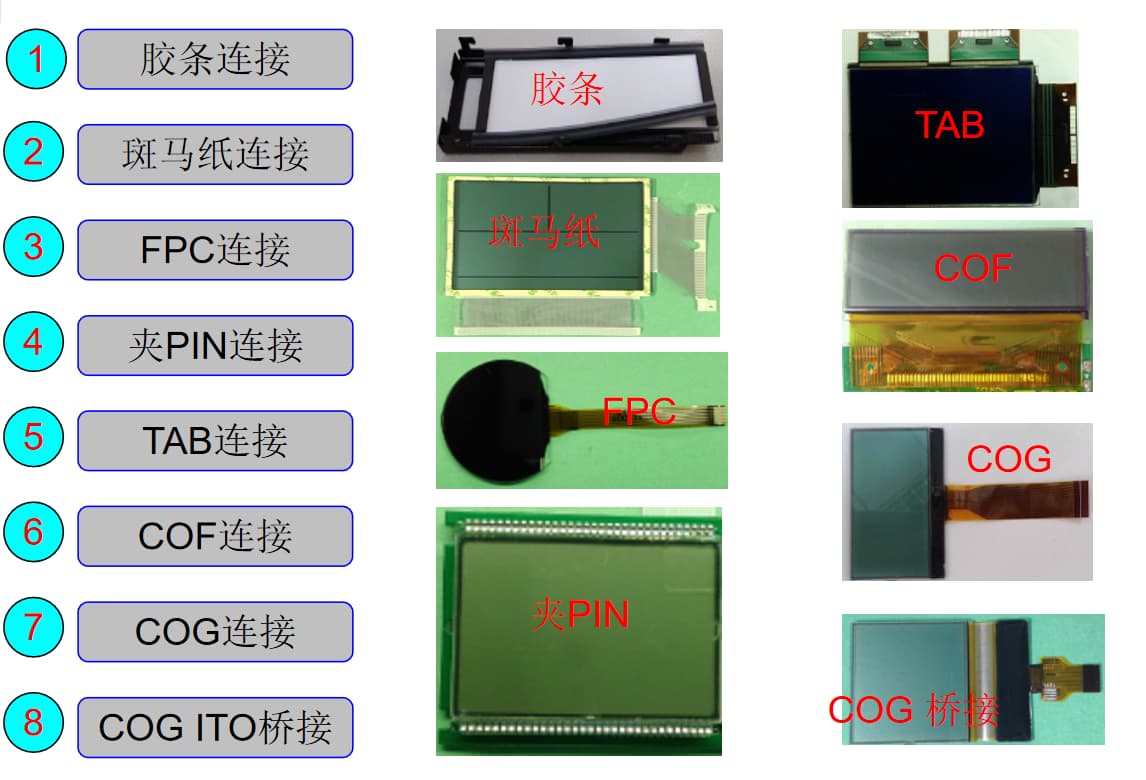

ఉత్పత్తి నిర్మాణం LCD యొక్క "అస్థిపంజరం" అయితే, కనెక్షన్ పద్ధతి దాని ద్వారా నడుస్తున్న "రక్తనాళం", ఇది నేరుగా సిగ్నల్ ట్రాన్స్మిషన్ యొక్క స్థిరత్వాన్ని మరియు ఉత్పత్తి యొక్క అసెంబ్లీ సౌలభ్యాన్ని ప్రభావితం చేస్తుంది. ఒక ప్రొఫెషనల్ డిస్‌ప్లే తయారీ సంస్థగా, CNK 8 ప్రధాన స్రవంతి కనెక్షన్ పద్ధతులను కలిగి ఉంది, వివిధ అప్లికేషన్ దృశ్యాలను పూర్తిగా కవర్ చేస్తుంది:

1. ప్రాథమిక కనెక్షన్ స్కీమ్‌లు: సరళమైనవి, నమ్మదగినవి మరియు ఖర్చు-నియంత్రించదగినవి·

• రబ్బరు పట్టీ కనెక్షన్:ఆపరేట్ చేయడం సులభం మరియు తక్కువ ధర, కనెక్షన్ స్థిరత్వం కోసం తక్కువ అవసరాలతో సాధారణ ఎలక్ట్రానిక్ పరికరాలకు అనుకూలం.
• జీబ్రా పేపర్ కనెక్షన్:మంచి వాహకత మరియు వశ్యతతో, ఇది స్వల్ప నిర్మాణ వైకల్యానికి అనుగుణంగా ఉంటుంది మరియు తరచుగా చిన్న LCDలు మరియు PCBలను కనెక్ట్ చేయడానికి ఉపయోగిస్తారు.
•  పిన్ క్లిప్ కనెక్షన్:విడదీయడం సులభం మరియు తదుపరి నిర్వహణ కోసం సౌకర్యవంతంగా ఉంటుంది, ఇది తరచుగా డీబగ్గింగ్ లేదా కాంపోనెంట్ రీప్లేస్‌మెంట్ అవసరమయ్యే పరికరాలలో విస్తృతంగా ఉపయోగించబడుతుంది.

• FPC కనెక్షన్:ఫ్లెక్సిబుల్ ప్రింటెడ్ సర్క్యూట్‌లతో కలిపి, ఇది బహుళ-కోణం మరియు ఇరుకైన ప్రదేశాలలో కనెక్షన్‌లను సాధించగలదు, ఇది స్మార్ట్ వేరబుల్స్, ఫోల్డబుల్ డివైజ్‌లు మరియు ఇతర ఉత్పత్తులకు ప్రాధాన్య పథకంగా మారుతుంది.
• TAB కనెక్షన్:TAB (అనిసోట్రోపిక్ కండక్టివ్ ఫిల్మ్) ద్వారా డ్రైవర్ ICని LCDకి నేరుగా బంధిస్తుంది, కనెక్షన్ నోడ్‌లను తగ్గిస్తుంది మరియు ప్రసార సామర్థ్యం మరియు స్థిరత్వాన్ని మెరుగుపరుస్తుంది.
• COG కనెక్షన్:ICని LCD యొక్క గ్లాస్ సబ్‌స్ట్రేట్‌కి నేరుగా బంధిస్తుంది, ఉత్పత్తి పరిమాణాన్ని బాగా తగ్గిస్తుంది మరియు ఏకీకరణను మెరుగుపరుస్తుంది, ఇది హై-ఎండ్ పోర్టబుల్ పరికరాల కోసం ప్రధాన కనెక్షన్ పద్ధతి.
• COF కనెక్షన్:IC ఒక ఫ్లెక్సిబుల్ ఫిల్మ్‌పై ప్యాక్ చేయబడింది మరియు ఆపై LCDకి బంధించబడింది, ఇది ఫ్లెక్సిబిలిటీ మరియు హై ఇంటిగ్రేషన్ రెండింటినీ కలిగి ఉంటుంది, ఇరుకైన బెజెల్స్ మరియు అధిక రిజల్యూషన్‌ల ప్రదర్శన అవసరాలకు అనుగుణంగా ఉంటుంది.
• COG ITO బ్రిడ్జింగ్:ఒక ప్రత్యేక బ్రిడ్జింగ్ డిజైన్ సిగ్నల్ ట్రాన్స్‌మిషన్ మార్గాన్ని మరింత ఆప్టిమైజ్ చేస్తుంది, పెద్ద-పరిమాణం మరియు అధిక-ఇమేజ్-నాణ్యత LCDలలో అద్భుతంగా పని చేస్తుంది.

రిచ్ స్ట్రక్చరల్ స్కీమ్‌లు మరియు నమ్మదగిన కనెక్షన్ టెక్నాలజీలపై ఆధారపడి, చైనా TFT డిస్‌ప్లేల రంగంలో అధిక-నాణ్యత సంస్థగా CNK, వివిధ పరిశ్రమలకు నిరంతరం అధిక-నాణ్యత ప్రదర్శన పరిష్కారాలను అందిస్తుంది. తరువాతి కథనంలో, మేము LCDల రకం వర్గీకరణ మరియు ప్రదర్శన మోడ్‌లను అన్వేషించడం కొనసాగిస్తాము, కాబట్టి వేచి ఉండండి!
