బ్యాక్‌లైట్ మాడ్యూల్స్‌లో ఆప్టికల్ ఫిల్మ్‌లు: ప్రతి LCD స్క్రీన్‌ను ప్రకాశించే కీలక సాంకేతికతలు

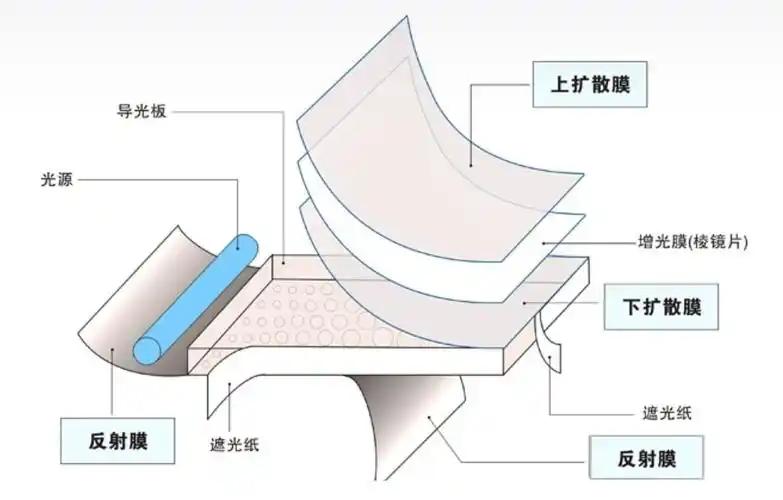

లిక్విడ్ క్రిస్టల్ డిస్‌ప్లేల (LCDలు) ప్రపంచంలో, డిస్‌ప్లే పనితీరును నిర్ణయించే ప్రధాన భాగాలలో బ్యాక్‌లైట్ మాడ్యూల్ ఒకటి. LCD డిస్‌ప్లే తయారీదారుగా, CNK ఎలక్ట్రానిక్స్ కో., లిమిటెడ్ బ్యాక్‌లైట్ అనేది కేవలం కాంతి మూలం భాగం కాదని అర్థం చేసుకుంది. ఇది ఖచ్చితమైన ఆప్టికల్ డిజైన్ ద్వారా పాయింట్ లైట్ సోర్స్‌లను ఏకరీతి, అధిక-ప్రకాశం, అధిక-కాంట్రాస్ట్ ఉపరితల ప్రకాశంగా మారుస్తుంది, తద్వారా LCD స్క్రీన్‌లకు వాటి స్పష్టమైన దృశ్యమాన జీవితాన్ని ఇస్తుంది. ప్రత్యేకించి నేడు, అనుకూలీకరించిన LCDల కోసం పెరుగుతున్న మార్కెట్ డిమాండ్‌తో, బ్యాక్‌లైట్ మాడ్యూల్ యొక్క ఆప్టికల్ పనితీరు విభిన్న ప్రదర్శన ప్రభావాలను సాధించడంలో కీలకమైన అంశంగా మారింది. ఈ పనితీరు దానిలోని ఖచ్చితమైన సమన్వయ ఆప్టికల్ ఫిల్మ్‌ల శ్రేణిపై ఎక్కువగా ఆధారపడి ఉంటుంది. అవి బ్యాక్‌లైట్ యొక్క "న్యూరల్ నెట్‌వర్క్" లాగా పనిచేస్తాయి, కాంతి దిశ, సామర్థ్యం మరియు ఏకరూపతను నిశితంగా నియంత్రిస్తాయి.

రిఫ్లెక్టర్ షీట్: ది ఫౌండేషన్ ఆఫ్ లైట్ ఎఫిషియెన్సీ

బ్యాక్‌లైట్ మాడ్యూల్ దిగువన, రిఫ్లెక్టర్ షీట్ "కాంతి సామర్థ్యానికి పునాది"గా పనిచేస్తుంది, వినియోగాన్ని మెరుగుపరచడానికి దారితప్పిన కాంతిని తిరిగి లైట్ గైడ్ ప్లేట్‌లోకి మళ్లించడానికి బాధ్యత వహిస్తుంది. అప్లికేషన్ అవసరాలపై ఆధారపడి, రిఫ్లెక్టర్లు ప్రధానంగా క్రింది విధంగా వర్గీకరించబడతాయి:

వైట్ రిఫ్లెక్టర్:E20, RW సిరీస్ వంటివి, మందం 0.05~0.2mm, రిఫ్లెక్టివిటీ సుమారు 80%~90% మరియు నిర్దిష్ట కాంతి ప్రసారాన్ని కలిగి ఉంటాయి. చాలా ప్రామాణిక బ్యాక్‌లైట్ డిజైన్‌లకు అనుకూలం.

సిల్వర్ రిఫ్లెక్టర్:సాధారణంగా ఒక వైపు తెలుపు మరియు మరొక వైపు వెండి, చాలా సన్నగా (0.04~0.065mm), అధిక ప్రతిబింబ సామర్థ్యం (90%~98%) మరియు అద్భుతమైన కాంతి-నిరోధక లక్షణాలతో. అధిక ప్రకాశం అవసరమయ్యే దృశ్యాలలో తరచుగా ఉపయోగిస్తారు.

మల్టీలేయర్ ఫిల్మ్ రిఫ్లెక్టర్ (ESR):65 మైక్రాన్‌ల లోపల వెయ్యికి పైగా లేయర్‌లను ఏకీకృతం చేస్తూ మల్టీలేయర్ ఫిల్మ్ టెక్నాలజీని ఉపయోగించుకుంటుంది. ఇది ఏ లోహాన్ని కలిగి ఉండదు ఇంకా అద్దం లాంటి లోహ రూపాన్ని కలిగి ఉంది. అధిక-సామర్థ్య రిఫ్లెక్టర్‌గా, ESR మొత్తం కనిపించే కాంతి స్పెక్ట్రమ్‌లో 98% కంటే ఎక్కువ రిఫ్లెక్టివిటీని సాధించింది, ఇది అధిక-పనితీరు గల బ్యాక్‌లైట్ సిస్టమ్‌లకు అనువైనదిగా చేస్తుంది.

LCD మాడ్యూల్‌లను అనుకూలీకరించేటప్పుడు, రిఫ్లెక్టర్ షీట్ ఎంపిక నేరుగా బ్యాక్‌లైట్ ఏకరూపత మరియు శక్తి సామర్థ్యాన్ని ప్రభావితం చేస్తుంది, ఇది ఆప్టికల్ డిజైన్‌లో మొదటి దశను సూచిస్తుంది.

లైట్-బ్లాకింగ్ ఫిల్మ్ / అల్యూమినియం ఫాయిల్ (ALF): కాంతి మరియు జోక్యం సరిహద్దులను నియంత్రించడం

లైట్-బ్లాకింగ్ ఫిల్మ్‌లు ప్రధానంగా బ్యాక్‌లైట్ వైపుల నుండి కాంతి లీకేజీని నిరోధించడానికి ఉపయోగించబడతాయి మరియు విద్యుదయస్కాంత కవచాన్ని అందించగలవు. సాధారణ రకాలు ఉన్నాయి:

బ్రైట్ సిల్వర్ డ్రాగన్:మెరిసే ఉపరితలం, మందం 0.05-0.1mm, మంచి కాంతి-నిరోధక లక్షణాలు మరియు వాహక. జోక్యం షీల్డింగ్ అవసరమయ్యే పారిశ్రామిక వాతావరణాలకు అనుకూలం.

మాట్ సిల్వర్ డ్రాగన్:సాపేక్షంగా నిస్తేజమైన ముగింపు, సన్నని (సాధారణంగా సింగిల్ లేయర్‌కు 0.05 మిమీ), కొంత కాంతి ప్రసారాన్ని కలిగి ఉంటుంది మరియు వాహకంగా ఉంటుంది.

వైట్ ఎడ్జ్ స్ట్రిప్:నిర్దిష్ట కాంతి ప్రసారాన్ని కలిగి ఉంటుంది, మందం 0.05-0.08mm, నాన్-కండక్టివ్. సాధారణ వినియోగదారు ఎలక్ట్రానిక్స్‌లో సాధారణంగా ఉపయోగిస్తారు.

నలుపు & తెలుపు ఏక-వైపు అంటుకునే టేప్:నాన్-కండక్టివిటీకి కఠినమైన అవసరాలు మరియు సైడ్ లైట్ లీకేజీ లేనప్పుడు బ్యాక్‌లైట్ వైపులా వర్తించవచ్చు.

ఈ మెటీరియల్స్ LCD స్క్రీన్‌ల నొక్కు రూపకల్పనలో "ఆప్టికల్ గార్డియన్స్" పాత్రను పోషిస్తాయి, ప్రదర్శన ప్రాంతం వెలుపల విచ్చలవిడి కాంతి జోక్యం లేకుండా చూసుకుంటుంది.

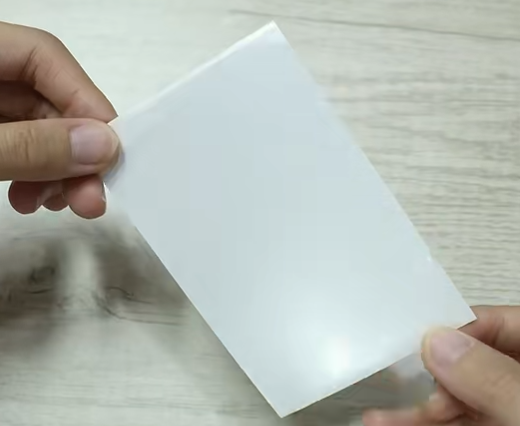

డిఫ్యూజర్ షీట్: యూనిఫాం లైట్ కాన్వాస్‌ను సృష్టించడం

ఆప్టికల్ ఫిల్మ్‌లలో "హోమోజెనైజింగ్ మాస్టర్"గా, డిఫ్యూజర్ షీట్ పొగమంచు ద్వారా కాంతిని వెదజల్లుతుంది, మృదువైన మరియు ఏకరీతి బ్యాక్‌లైట్ అవుట్‌పుట్‌ను సృష్టించడానికి పాయింట్ లైట్ సోర్స్‌ల జాడలను తొలగిస్తుంది. బ్యాక్‌లైట్ రకం మరియు అప్లికేషన్ ఆధారంగా, డిఫ్యూజర్‌లు ఇలా విభజించబడ్డాయి:

బాటమ్ బ్యాక్‌లైట్ డిఫ్యూజర్:సాధారణంగా ఒక వైపు అంటుకునే, అధిక పొగమంచు (~90%), ప్రసారం 40% మాత్రమే; దిగువ బ్యాక్‌లైట్‌ల కోసం సాధారణంగా మందం 0.18~0.3mm మధ్య ఉంటుంది. సాధారణ నమూనాలు: MB433P, MB533.

సైడ్ బ్యాక్‌లైట్ డిఫ్యూజర్:సాధారణంగా ఉపయోగించే మందం 0.09mm. సాధారణ నమూనాలు: TPRA90 (0.09mm), AJ-75 (0.075mm). ట్రాన్స్మిటెన్స్ 65%-80%, పొగమంచు 75%-90%.

రంగు స్క్రీన్ బ్యాక్‌లైట్ డిఫ్యూజర్‌లు: సాధారణంగా రెండు-షీట్ డిజైన్‌ను ఉపయోగించండి:

దిగువ డిఫ్యూజర్:లైట్ గైడ్ ప్లేట్ మరియు బ్రైట్‌నెస్ ఎన్‌హాన్స్‌మెంట్ ఫిల్మ్ (BEF) మధ్య ఉంచబడి, లైట్ గైడ్ ప్లేట్ నుండి విడుదలయ్యే కాంతిని సజాతీయంగా మారుస్తుంది. సాధారణంగా ఉపయోగించే పదార్థం: t=0.065mm, సాపేక్షంగా అధిక పొగమంచు (~84%), అధిక ప్రసారం (~98%).

టాప్ డిఫ్యూజర్:BEF పైన ఉంచబడింది, రక్షణ పాత్రను అందిస్తుంది మరియు మోయిరే నమూనాలను నిరోధించడంలో సహాయపడుతుంది. సాధారణంగా ఉపయోగించే పదార్థం: t=0.05mm, సాపేక్షంగా తక్కువ పొగమంచు (~29%), ప్రసారం 90%.

LCD మాడ్యూల్స్‌లో ఏకరీతి, స్పాట్-ఫ్రీ డిస్‌ప్లేను నిర్ధారించడానికి డిఫ్యూజర్ షీట్‌ల సరైన ఎంపిక మరియు కలయిక కీలకం.

బ్రైట్‌నెస్ ఎన్‌హాన్స్‌మెంట్ ఫిల్మ్ (BEF): ప్రకాశాన్ని పెంచడానికి ఆప్టికల్ ఇంజిన్

రంగు TFT మరియు ఇతర LCD స్క్రీన్‌ల కోసం, ప్రకాశం అనేది ఒక క్లిష్టమైన వివరణ. ఆప్టికల్ ఫిల్మ్‌లలో "బ్రైట్‌నెస్ యాంప్లిఫైయర్" వలె పని చేస్తూ, BEF ఒక ప్రత్యేక ప్రిజం నిర్మాణం ద్వారా చెల్లాచెదురుగా ఉన్న కాంతిని కేంద్రీకరిస్తుంది, ప్రతి చిత్రం సుమారుగా 40%-50% ప్రకాశాన్ని అందిస్తుంది. కలయికలో రెండు చిత్రాలను ఉపయోగించడం వల్ల ప్రకాశాన్ని గుణించవచ్చు. దీని సూత్రం కాంతి మార్గాన్ని నియంత్రించడానికి మైక్రో-ప్రిజం శ్రేణిని ఉపయోగించడం, దీని వలన చాలా కాంతి స్క్రీన్‌కు లంబంగా నిష్క్రమిస్తుంది, తద్వారా శక్తి వినియోగాన్ని మార్చకుండా ఫ్రంటల్ ప్రకాశాన్ని గణనీయంగా పెంచుతుంది. మిడ్-టు-హై-ఎండ్ కలర్ స్క్రీన్ బ్యాక్‌లైట్‌లలో BEF ఒక అనివార్యమైన అంశంగా మారింది, ముఖ్యంగా పారిశ్రామిక నియంత్రణ, వైద్య, ఆటోమోటివ్ మరియు ఇతర అనువర్తనాల కోసం అధిక-పనితీరు గల అనుకూలీకరించిన LCDలలో విస్తృతంగా ఉపయోగించబడుతుంది.
