LCM: స్మార్ట్ పరికరాల డిస్ప్లే ఇంజిన్ - LCD మాడ్యూల్స్ యొక్క సాంకేతిక కోర్ యొక్క లోతైన విశ్లేషణ

ఆధునిక ఎలక్ట్రానిక్ పరికరాలలో, LCD స్క్రీన్ సమాచార ప్రదర్శనకు మాధ్యమంగా పనిచేస్తుంది మరియు దాని పనితీరు వినియోగదారు అనుభవాన్ని నేరుగా ప్రభావితం చేస్తుంది. అయినప్పటికీ, డిస్ప్లే నాణ్యత మరియు విశ్వసనీయతను నిజంగా నిర్ణయించే ప్రధాన సాంకేతికత LCM (LCD మాడ్యూల్). ఈ కథనం LCMల యొక్క సాంకేతిక నిర్మాణం మరియు ప్రదర్శన ఫీల్డ్‌లో వాటి కీలక పాత్ర యొక్క లోతైన అన్వేషణను అందిస్తుంది.

LCM యొక్క సాంకేతిక నిర్వచనం మరియు కూర్పు

LCM (LCD మాడ్యూల్) అనేది లిక్విడ్ క్రిస్టల్ డిస్‌ప్లే పరికరాలు, డ్రైవ్ సర్క్యూట్‌లు, కంట్రోల్ చిప్స్, PCB సబ్‌స్ట్రేట్‌లు, బ్యాక్‌లైట్ సిస్టమ్‌లు మరియు స్ట్రక్చరల్ కాంపోనెంట్‌లను సేంద్రీయంగా మిళితం చేసే అత్యంత సమీకృత ప్రదర్శన పరిష్కారం. ఈ ఇంటిగ్రేటెడ్ డిజైన్ OEMల కోసం అసెంబ్లీ ప్రక్రియను సులభతరం చేయడమే కాకుండా, మరీ ముఖ్యంగా, డిస్‌ప్లే సిస్టమ్‌కి సరైన పనితీరు సరిపోలికను నిర్ధారిస్తుంది.

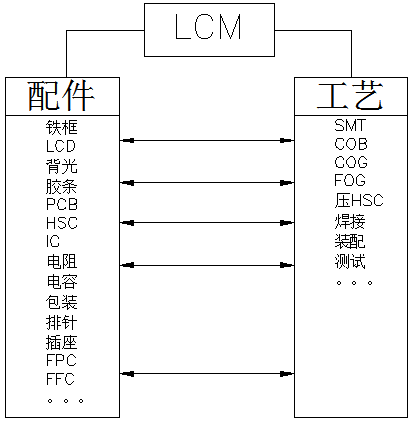

సాంకేతిక కోణం నుండి, ప్రామాణిక LCM కింది ప్రధాన భాగాలను కలిగి ఉంటుంది:

డిస్ప్లే కోర్: LCD స్క్రీన్ మరియు డ్రైవ్ చిప్స్

సర్క్యూట్ సిస్టమ్: PCB బోర్డు, రెసిస్టర్లు, కెపాసిటర్లు మరియు ఇతర నిష్క్రియ భాగాలు

కనెక్షన్ సిస్టమ్: FPC/FFC ఫ్లెక్సిబుల్ సర్క్యూట్‌లు, పిన్ హెడర్‌లు మరియు సాకెట్‌లు

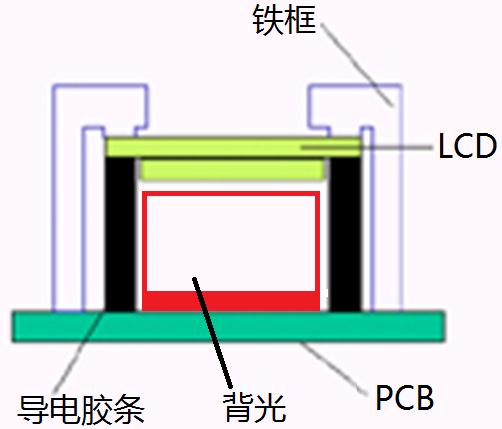

నిర్మాణ వ్యవస్థ: మెటల్ ఫ్రేమ్, gaskets, బ్యాక్లైట్ మాడ్యూల్స్

కోర్ మాన్యుఫ్యాక్చరింగ్ ప్రక్రియల విశ్లేషణ

LCM తయారీ ప్రక్రియలో, వివిధ ప్రత్యేక సాంకేతికతల కలయిక స్థిరమైన ఉత్పత్తిని నిర్ధారిస్తుంది:

SMT ప్రక్రియ

సర్క్యూట్ కనెక్షన్‌లలో ఖచ్చితత్వం మరియు అనుగుణ్యతను నిర్ధారిస్తూ, అధిక సాంద్రత కలిగిన కాంపోనెంట్ ప్లేస్‌మెంట్‌ను ప్రారంభిస్తుంది. ఆధునిక ఎలక్ట్రానిక్స్ తయారీలో ఇది ప్రాథమిక ప్రక్రియ, డిస్ప్లే డ్రైవింగ్ కోసం స్థిరమైన సర్క్యూట్ పునాదిని అందిస్తుంది.

COG ప్రక్రియ

గ్లాస్ సబ్‌స్ట్రేట్‌పై డ్రైవ్ ICని నేరుగా బంధిస్తుంది. ఈ ప్రక్రియ మాడ్యూల్ పరిమాణాన్ని గణనీయంగా తగ్గిస్తుంది మరియు కనెక్షన్ విశ్వసనీయతను మెరుగుపరుస్తుంది, ఇది కఠినమైన స్థల అవసరాలు ఉన్న అప్లికేషన్‌లకు అనుకూలంగా ఉంటుంది.

FOG ప్రక్రియ

ఫ్లెక్సిబుల్ సర్క్యూట్‌లు మరియు గ్లాస్ సబ్‌స్ట్రేట్ మధ్య ఖచ్చితమైన కనెక్షన్‌ని సాధిస్తుంది. స్థిరమైన సిగ్నల్ ప్రసారాన్ని నిర్ధారించడానికి ఈ సాంకేతికతకు అధిక అమరిక ఖచ్చితత్వం అవసరం.

COB ప్రక్రియ

ICలను నేరుగా PCBకి బంధిస్తుంది మరియు వాటిని రెసిన్ సీలింగ్‌తో రక్షిస్తుంది. ఈ ప్రక్రియ మాడ్యూల్ యొక్క యాంత్రిక బలం మరియు వ్యతిరేక జోక్య సామర్థ్యాన్ని పెంచుతుంది.

డైవర్సిఫైడ్ స్ట్రక్చరల్ సొల్యూషన్స్ యొక్క సాంకేతిక విశ్లేషణ

ప్రదర్శన వ్యవస్థ యొక్క ప్రధాన అంశంగా, LCM యొక్క నిర్మాణాత్మక పరిష్కారం నేరుగా దాని అప్లికేషన్ ఫీల్డ్ మరియు పనితీరును నిర్ణయిస్తుంది:

ప్రాథమిక COG సొల్యూషన్స్

LCD + COGIC: అత్యంత కాంపాక్ట్ స్ట్రక్చరల్ డిజైన్

LCD + COGIC + PIN: నమ్మకమైన పిన్ కనెక్షన్‌ని అందిస్తుంది

LCD + COGIC + FPC: సౌకర్యవంతమైన సర్క్యూట్ లేఅవుట్‌ను ప్రారంభిస్తుంది

LCD + COGIC + HSC: కనెక్టర్ విశ్వసనీయతను మెరుగుపరుస్తుంది

TAB బాండింగ్ సొల్యూషన్

TCP మరియు గ్లాస్ మధ్య కనెక్షన్‌ని సాధించడానికి అనిసోట్రోపిక్ కండక్టివ్ ఫిల్మ్‌ను ఉపయోగిస్తుంది, నిర్దిష్ట అప్లికేషన్‌లలో అద్భుతమైన పనితీరును అందిస్తుంది.

COB ఇంటిగ్రేషన్ సొల్యూషన్

బాండ్‌లు ICలను నేరుగా PCBలోకి నడుపుతాయి, మాడ్యూల్‌కు బలమైన పర్యావరణ అనుకూలతను మరియు యాంత్రిక స్థిరత్వాన్ని అందిస్తాయి. టచ్ ఫంక్షనాలిటీ (LCD + COBIC + TK)తో కలిపి, ఇది మానవ-మెషిన్ ఇంటరాక్షన్ అప్లికేషన్‌ల సంక్లిష్ట అవసరాలను తీర్చగలదు.

అనుకూలీకరించిన అభివృద్ధి కోసం సాంకేతిక పరిగణనలు

అనుకూల LCD స్క్రీన్‌ల అభివృద్ధిలో, బహుళ సాంకేతిక కొలతలు సమగ్ర పరిశీలన అవసరం:

ప్రదర్శన పనితీరు పారామితులను ప్రదర్శించండి: రిజల్యూషన్, రంగు లోతు, ప్రతిస్పందన సమయం

పర్యావరణ అనుకూలత: ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి, కంపన నిరోధకత

ఇంటర్‌ఫేస్ అనుకూలత: ప్రధాన నియంత్రణ ప్లాట్‌ఫారమ్ యొక్క సిగ్నల్ అవసరాలకు సరిపోలడం

శక్తి సామర్థ్య సూచికలు: తుది ఉత్పత్తుల యొక్క పవర్ బడ్జెట్‌ను చేరుకోవడం

శాస్త్రీయ సిస్టమ్-స్థాయి డిజైన్ ద్వారా, కస్టమ్ LCD స్క్రీన్‌లు నిర్దిష్ట అప్లికేషన్ దృశ్యాల యొక్క సాంకేతిక అవసరాలకు సరిగ్గా సరిపోతాయి, తుది ఉత్పత్తుల కోసం విభిన్న ప్రదర్శన అనుభవాలను అందిస్తాయి.

టెక్నాలజీ డెవలప్‌మెంట్ ట్రెండ్స్

డిస్‌ప్లే సాంకేతికత యొక్క నిరంతర అభివృద్ధితో, LCMలు అధిక ఏకీకరణ, తక్కువ విద్యుత్ వినియోగం మరియు బలమైన కార్యాచరణ దిశగా అభివృద్ధి చెందుతున్నాయి. ఎమర్జింగ్ HMI హ్యూమన్-మెషిన్ ఇంటరాక్షన్ మాడ్యూల్స్ స్పర్శ, డిస్‌ప్లే మరియు కంప్యూటింగ్ ఫంక్షన్‌లను లోతుగా అనుసంధానిస్తాయి, స్మార్ట్ పరికరాలకు మరింత స్పష్టమైన ఇంటరాక్టివ్ అనుభవాలను అందిస్తాయి.
