ది ఆర్ట్ ఆఫ్ ప్రెసిషన్ డిస్ప్లే: LCD స్క్రీన్‌ల కోర్ టెక్నికల్ పారామితులను డీకోడింగ్ చేయడం

నేటి వేగవంతమైన స్మార్ట్ పరికర అభివృద్ధి యుగంలో, LCD స్క్రీన్ మానవ-కంప్యూటర్ పరస్పర చర్యకు ప్రధాన ఇంటర్‌ఫేస్‌గా పనిచేస్తుంది మరియు దాని పనితీరు వినియోగదారు అనుభవం యొక్క నాణ్యతను నేరుగా నిర్ణయిస్తుంది. వినియోగదారు ఎలక్ట్రానిక్స్ లేదా పారిశ్రామిక నియంత్రణలో అయినా, ప్రదర్శన పనితీరుపై డిమాండ్లు మరింత కఠినంగా ఉంటాయి. ప్రొఫెషనల్ LCD డిస్‌ప్లే తయారీదారులుగా, సరైన ఎంపికలు మరియు డిజైన్‌లు చేయడానికి LCD సాంకేతికత యొక్క సమగ్ర అవగాహన పునాది అని మేము లోతుగా అర్థం చేసుకున్నాము. ఈ కథనం LCD మాడ్యూల్ యొక్క నాణ్యతను నిర్ణయించే కీలక సాంకేతిక సూచికలను క్రమపద్ధతిలో విశ్లేషిస్తుంది.

1. ఎలక్ట్రో-ఆప్టిక్ రెస్పాన్స్ లక్షణం: ప్రదర్శన నియంత్రణ యొక్క భౌతిక పునాది

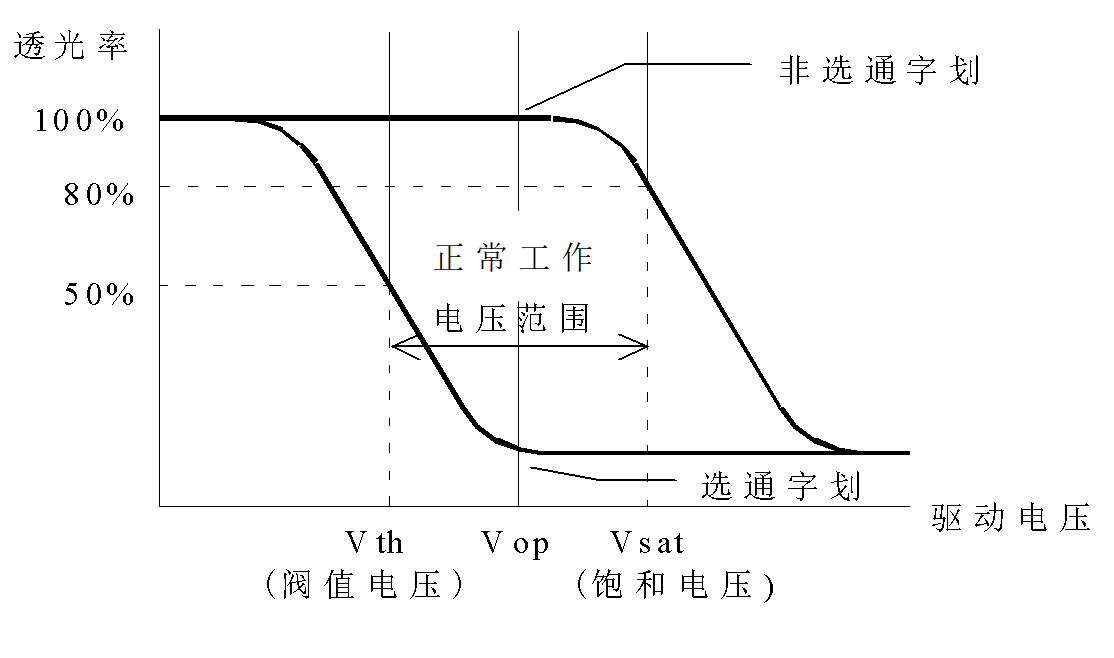

ఎలక్ట్రో-ఆప్టిక్ ప్రతిస్పందన లక్షణం లిక్విడ్ క్రిస్టల్ డిస్‌ప్లే టెక్నాలజీ యొక్క భౌతిక కోర్. ఇది LCD స్క్రీన్ యొక్క ట్రాన్స్మిటెన్స్ మరియు అప్లైడ్ డ్రైవింగ్ వోల్టేజ్ మధ్య క్రియాత్మక సంబంధాన్ని ఖచ్చితంగా వివరిస్తుంది. ఈ నాన్-లీనియర్ క్యారెక్ట్రిక్ కర్వ్ గ్రేస్కేల్ స్థాయిలు మరియు ఇమేజ్ డిస్‌ప్లేను సాధించడానికి ఆధారం. బాగా ఆప్టిమైజ్ చేయబడిన ఎలక్ట్రో-ఆప్టిక్ ప్రతిస్పందన అంటే తక్కువ డ్రైవింగ్ వోల్టేజ్, అధిక కాంట్రాస్ట్ రేషియో మరియు మరింత ఖచ్చితమైన రంగు పునరుత్పత్తి-అన్ని హై-ఎండ్ డిస్‌ప్లే డిజైన్‌లకు ఇది ప్రారంభ స్థానం.

2. కాంట్రాస్ట్ రేషియో: దృశ్య స్పష్టత యొక్క ప్రాథమిక అంశం

కాంట్రాస్ట్ రేషియో, ON (క్రియాశీల) స్థితి మరియు OFF (క్రియారహితం) స్థితి మధ్య ప్రకాశం యొక్క నిష్పత్తిగా నిర్వచించబడింది, ఇది చిత్రం పదును మరియు లోతును అంచనా వేయడానికి ప్రాథమిక పరామితి. సాధారణంగా, కాంట్రాస్ట్ రేషియో 5:1 కంటే ఎక్కువగా ఉన్నప్పుడు, మానవ కన్ను స్పష్టమైన చిత్రాన్ని గ్రహిస్తుంది. అయినప్పటికీ, LCD యొక్క కాంట్రాస్ట్ రేషియో డైనమిక్ వేరియబుల్; ఇది వీక్షణ కోణం మరియు పరిసర కాంతిపై ఎక్కువగా ఆధారపడి ఉంటుంది, ఇది తదుపరి కీ మెట్రిక్-వ్యూయింగ్ యాంగిల్ లక్షణాలకు దారి తీస్తుంది.

3. వ్యూయింగ్ యాంగిల్ రేంజ్: ది కచ్చితమైన సినర్జీ ఆఫ్ మాలిక్యులర్ అలైన్‌మెంట్ అండ్ ఆప్టిక్స్

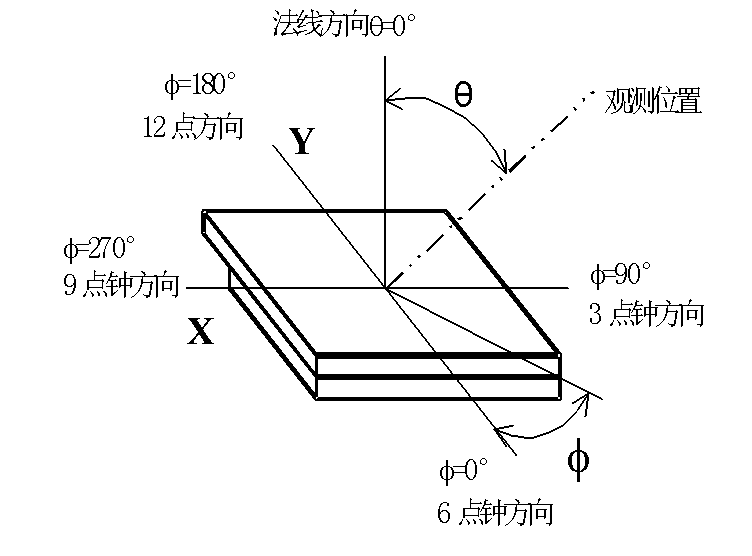

వీక్షణ కోణం పరిధి అనేది LCD మాడ్యూల్ ఆఫ్-యాక్సిస్ వీక్షించినప్పుడు ప్రదర్శన నాణ్యతను నిర్వహించగల సామర్థ్యాన్ని అంచనా వేసే సమగ్ర సూచిక. ఇది నిర్ణీత విలువ కాదు కానీ ప్రాదేశిక కోన్ కోణం ద్వారా నిర్వచించబడుతుంది, దీనిలో కాంట్రాస్ట్ రేషియో ఆమోదయోగ్యమైన తక్కువ పరిమితికి క్షీణిస్తుంది (ఉదా., 5:1). దీని సారాంశం ద్రవ క్రిస్టల్ అణువుల విన్యాసానికి మరియు సంఘటన కాంతి యొక్క ధ్రువణ స్థితికి మధ్య సంక్లిష్ట పరస్పర చర్యలో ఉంది.

సాంకేతిక లోతు:

మోడ్ సరిహద్దులను నిర్ణయిస్తుంది:వివిధ లిక్విడ్ క్రిస్టల్ మోడ్‌లు (TN, HTN, STN) పరమాణు అమరిక మరియు ట్విస్ట్ కోణం యొక్క ప్రాథమికంగా భిన్నమైన డిజైన్‌లు. TN మోడ్ అత్యంత ఇరుకైన వీక్షణ కోణాన్ని కలిగి ఉంటుంది, అయితే STN మోడ్, 180°-270° అధిక ట్విస్ట్ కోణాల ద్వారా, కోణీయ ఎలక్ట్రో-ఆప్టిక్ వక్రరేఖను మరియు విస్తృత వీక్షణ కోణాన్ని సాధిస్తుంది. ఉదాహరణకు, STN పాజిటివ్ మోడ్ దాదాపు అర్ధగోళ పరిధిలో అద్భుతమైన దృశ్యమానతను నిర్వహించగలదు, పారిశ్రామిక పరికరాలు మరియు పబ్లిక్ డిస్‌ప్లేలలో దాని ప్రాబల్యానికి ఇది ఒక ముఖ్య కారణం.

డ్రైవర్ లైన్ల పరిమితి (మల్టీప్లెక్సింగ్):మల్టీప్లెక్స్డ్ డ్రైవింగ్‌ని ఉపయోగించే LCD స్క్రీన్‌లలో, డ్రైవర్ లైన్‌ల (COM లైన్‌లు) సంఖ్య పెరిగేకొద్దీ, పిక్సెల్‌లకు వర్తించే ప్రభావవంతమైన వోల్టేజ్ నిష్పత్తి క్షీణిస్తుంది. ఈ ఎలక్ట్రికల్ నాన్-ఐడియాలిటీ నేరుగా వీక్షణ కోణం పనితీరులో సంకోచానికి దారితీస్తుంది. అందువల్ల, అధిక-రిజల్యూషన్ క్యారెక్టర్ సెగ్మెంట్ స్క్రీన్‌ల కోసం, వీక్షణ కోణం తరచుగా డ్రైవింగ్ స్కీమ్‌తో కీలక ట్రేడ్-ఆఫ్ అవుతుంది.

స్థిర వీక్షణ కోణం అవసరాలు ఉన్న అప్లికేషన్‌ల కోసం, అనుకూలీకరించిన LCD స్క్రీన్ సరైన పరిష్కారాన్ని అందిస్తుంది. వృత్తిపరమైన LCD డిస్‌ప్లే తయారీదారులు సమలేఖన లేయర్ దిశ వంటి పారామితులను సర్దుబాటు చేయడం మరియు సెల్ గ్యాప్ మరియు బైర్‌ఫ్రింగెన్స్ ఉత్పత్తి (Δn·d)ని ఆప్టిమైజ్ చేయడం ద్వారా లక్ష్య పరిశీలన ప్రాంతం వైపు సరైన వీక్షణ కోణాన్ని "స్టీర్" చేయగలరు, తద్వారా ప్రదర్శన వనరుల వినియోగాన్ని గరిష్టంగా వినియోగిస్తారు.

4. రెస్పాన్స్ స్పీడ్: డైనమిక్ రెస్పాన్స్ యొక్క ఉష్ణోగ్రత డిపెండెన్స్

ప్రతిస్పందన వేగం, పెరుగుదల సమయం (Tr) మరియు పతనం సమయం (Tf)తో సహా, LCD స్క్రీన్ సిగ్నల్‌లకు ఎంత త్వరగా స్పందిస్తుందో కొలుస్తుంది. ద్రవ స్ఫటికాల యొక్క భూగర్భ లక్షణాలు వాటి బలమైన ఉష్ణోగ్రత ఆధారపడటాన్ని నిర్ణయిస్తాయి: తక్కువ ఉష్ణోగ్రత, ఎక్కువ ద్రవ క్రిస్టల్ స్నిగ్ధత మరియు నెమ్మదిగా ప్రతిస్పందన వేగం.

గది ఉష్ణోగ్రత పనితీరు: 25°C వద్ద, TN/HTN ఉత్పత్తుల ప్రతిస్పందన సమయం సాధారణంగా 150-300 మిల్లీసెకన్ల పరిధిలో ఉంటుంది, అయితే STN ఉత్పత్తులు వాటి పెద్ద మాలిక్యులర్ ట్విస్ట్ కోణాల కారణంగా కొద్దిగా నెమ్మదిగా ఉంటాయి, దాదాపు 200-350 మిల్లీసెకన్లు. చాలా స్టాటిక్ లేదా స్లో-రిఫ్రెష్ డిస్‌ప్లే అవసరాలకు ఇది సరిపోతుంది.

వైడ్-టెంపరేచర్ ఛాలెంజ్: విస్తృత-ఉష్ణోగ్రత అప్లికేషన్ దృశ్యాలలో, తక్కువ ఉష్ణోగ్రతల వద్ద ప్రతిస్పందన ఆలస్యం విస్మరించబడదు. ఉదాహరణకు, విస్తృత-ఉష్ణోగ్రత TN LCD మాడ్యూల్ -30°C వద్ద 10 సెకన్ల వరకు ప్రతిస్పందన సమయాన్ని కలిగి ఉండవచ్చు, దీని వలన తీవ్రమైన ఇమేజ్ స్మెరింగ్ ఏర్పడుతుంది. దీనికి LCD డిస్‌ప్లే తయారీదారులు లిక్విడ్ క్రిస్టల్ మెటీరియల్‌లను జాగ్రత్తగా ఎంచుకోవాలి మరియు తీవ్రమైన పరిస్థితుల్లో కూడా ఉపయోగించగల ప్రతిస్పందన పనితీరును నిర్ధారించడానికి లక్ష్య ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి కోసం డ్రైవింగ్ పారామితులను సర్దుబాటు చేయాలి.

5. విద్యుత్ వినియోగం: మైక్రోయాంప్-స్థాయి సిస్టమ్ సామర్థ్యం యొక్క తత్వశాస్త్రం

పోర్టబుల్ డివైజ్ మార్కెట్‌లో LCD టెక్నాలజీ ఆధిపత్యానికి మూలస్తంభం తక్కువ విద్యుత్ వినియోగం. LCD మాడ్యూల్ యొక్క మొత్తం విద్యుత్ వినియోగం ప్రధానంగా డ్రైవ్ సర్క్యూట్ యొక్క కెపాసిటివ్ ఛార్జింగ్/డిశ్చార్జింగ్ మరియు లిక్విడ్ క్రిస్టల్ మెటీరియల్ యొక్క విద్యుద్వాహక నష్టంతో కూడి ఉంటుంది. వీటిలో, లిక్విడ్ క్రిస్టల్ మెటీరియల్ యొక్క బల్క్ రెసిస్టివిటీ అల్ట్రా-తక్కువ స్టాటిక్ పవర్ వినియోగాన్ని నిర్వహించడానికి కీలకం. పదార్థం కలుషితమైతే, రెసిస్టివిటీ తగ్గుతుంది, విద్యుత్ వినియోగం అసాధారణంగా పెరుగుతుంది. అందువల్ల, అద్భుతమైన విద్యుత్ వినియోగ నియంత్రణ అనేది LCD డిస్‌ప్లే తయారీదారుల పదార్థ స్వచ్ఛత మరియు ఉత్పత్తి ప్రక్రియలపై తీవ్ర నియంత్రణను ప్రతిబింబిస్తుంది, మీరు స్వీకరించే LCD స్క్రీన్ దాని మొత్తం జీవితచక్రం అంతటా మైక్రోఆంప్-స్థాయి విద్యుత్ వినియోగం యొక్క ప్రయోజనాన్ని స్థిరంగా నిర్వహిస్తుందని నిర్ధారిస్తుంది.

తీర్మానం

ప్రస్తుత ల్యాండ్‌స్కేప్‌లో ప్రామాణిక ఉత్పత్తులు నిర్దిష్ట అవసరాలను ఖచ్చితంగా తీర్చడంలో విఫలమవుతున్నాయి, అనుకూలీకరించిన LCD స్క్రీన్‌లు ఉత్పత్తి భేదాన్ని సాధించడంలో కీలకంగా మారాయి. మీ అప్లికేషన్ దృష్టాంతంతో పైన పేర్కొన్న ప్రధాన సాంకేతిక పారామితులను లోతుగా జత చేయడానికి సాంకేతికంగా లోతైన LCD డిస్‌ప్లే తయారీదారులతో సహకరించడం ద్వారా, మీరు వీక్షణ కోణం, విద్యుత్ వినియోగం, ఉష్ణోగ్రత పనితీరు మరియు ఖర్చు మధ్య సరైన సమతుల్యతను కనుగొనే LCD మాడ్యూల్‌ను అభివృద్ధి చేయవచ్చు, చివరికి మీ ఉత్పత్తిలో దోషరహిత దృశ్యమాన అనుభవాన్ని అందించవచ్చు.
