LCD పనితీరు మరియు స్థిరత్వాన్ని అన్‌లాక్ చేయడానికి మాస్టర్ పోర్చ్ సెట్టింగ్‌లు – హార్డ్‌వేర్ డిజైన్ కోసం కీలకమైన పరిగణనలు

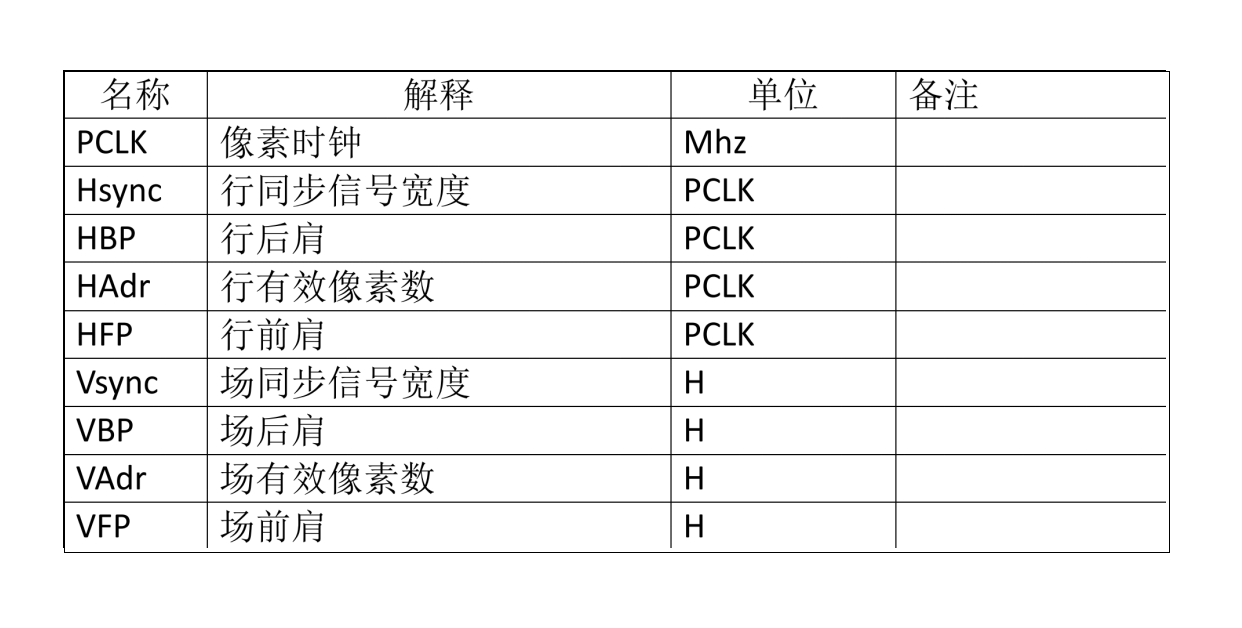

LCD స్క్రీన్‌లు మరియు సంబంధిత LCD మాడ్యూల్స్ యొక్క హార్డ్‌వేర్ డిజైన్‌లో, సరైన ప్రదర్శన పనితీరు మరియు సిస్టమ్ స్థిరత్వాన్ని సాధించడానికి టైమింగ్ పారామితుల యొక్క ఖచ్చితమైన కాన్ఫిగరేషన్ ప్రాథమికంగా ఉంటుంది. వీటిలో, PORCH (బ్లాంకింగ్ ఇంటర్వెల్) సెట్టింగ్‌లు చాలా ముఖ్యమైనవి-అవి పిక్సెల్ క్లాక్ (PCLK), క్షితిజసమాంతర/నిలువుగా ఉన్న సింక్ సిగ్నల్‌లు (Hsync/Vsync), ముందు/వెనుక పోర్చ్‌లు (HBP/HFP, VBP/VFP) మరియు (యాక్టివ్ పిక్సెల్ ప్రాంతం) (యాక్టివ్ పిక్సెల్ ప్రాంతం) యొక్క ఖచ్చితమైన సరిహద్దులను నిర్వచిస్తాయి. ఒక ప్రొఫెషనల్ LCD డిస్ప్లే తయారీదారుగా, CNK ఎలక్ట్రానిక్స్ (CNK) ప్రారంభ ఎంపిక దశలో ఈ పారామీటర్ అవసరాలను స్పష్టం చేయడం యొక్క ప్రాముఖ్యతను నొక్కి చెబుతుంది. ఇది డ్రైవర్ IC మరియు గ్లాస్ సబ్‌స్ట్రేట్ టైమింగ్ మధ్య అనుకూలతను నిర్ధారిస్తుంది, తరువాత ఖరీదైన డిజైన్ పునర్విమర్శలను నివారిస్తుంది.

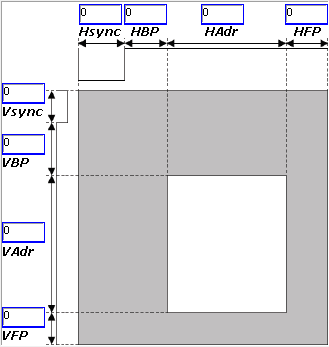

PORCH పారామితులు ఏకపక్ష సంఖ్యలకు దూరంగా ఉన్నాయి-అవి నేరుగా ప్రధాన ప్రదర్శన పనితీరును నిర్దేశిస్తాయి. PCLK ఫ్రీక్వెన్సీ, PCLK = (Hsync + HBP + HAdr + HFP) × (Vsync + VBP + VAdr + VFP) × ఫ్రేమ్ రేట్‌గా లెక్కించబడుతుంది, ఇది సిస్టమ్ బ్యాండ్‌విడ్త్ అవసరాలను నేరుగా ప్రతిబింబిస్తుంది. రిఫ్రెష్ రేట్ (సాధారణంగా 60Hz నుండి ప్రారంభమవుతుంది, అధిక-రిఫ్రెష్-రేట్ డిస్‌ప్లేలు 144Hz వరకు చేరుకుంటాయి) గ్లాస్ మరియు IC యొక్క ఛార్జింగ్/డిశ్చార్జింగ్ సామర్థ్యాల ద్వారా పరిమితం చేయబడింది. చాలా తక్కువ రిఫ్రెష్ రేట్ స్క్రీన్ ఫ్లికర్‌కు కారణమవుతుంది, దృశ్య సౌలభ్యాన్ని రాజీ చేస్తుంది. అందువల్ల, అధిక రిజల్యూషన్ లేదా అధిక రిఫ్రెష్ అనుకూలీకరించిన LCD అప్లికేషన్‌లలో కూడా స్థిరమైన సిగ్నల్ ట్రాన్స్‌మిషన్‌ను నిర్ధారించడానికి హార్డ్‌వేర్ డిజైన్‌లు తప్పనిసరిగా తగినంత టైమింగ్ మార్జిన్‌ను (ముఖ్యంగా HFP/VFP) రిజర్వ్ చేయాలి.

  ఇంటర్‌ఫేస్ రకం నేరుగా రిఫ్రెష్ రేట్ ధ్రువీకరణ మరియు డీబగ్గింగ్ వ్యూహాలను ప్రభావితం చేస్తుంది. RGB ఇంటర్‌ఫేస్‌ల కోసం, ఇంజనీర్లు వాస్తవ రిఫ్రెష్ రేటును లెక్కించడానికి Vsync సిగ్నల్ వ్యవధిని నేరుగా కొలవవచ్చు. MIPI ఇంటర్‌ఫేస్‌లతో కూడిన ప్రధాన స్రవంతి LCD మాడ్యూల్‌ల కోసం, నిర్దిష్ట ఆదేశాలను తప్పనిసరిగా పంపాలి (ఉదా., PAGE 0 R35H=0X00), తర్వాత TE పిన్ ద్వారా కొలత చేయాలి. హార్డ్‌వేర్ డిజైన్‌లు కీలక పరీక్ష పాయింట్‌లను (ఉదా., Vsync, TE) రిజర్వ్ చేయాలి మరియు కొలత లోపాలు లేదా ప్రదర్శన క్రమరాహిత్యాలకు (ఉదా., చిరిగిపోవడం, మినుకుమినుకుమంటూ) కలిగించే జోక్యాన్ని నిరోధించడానికి అధిక-నాణ్యత సిగ్నల్ రూటింగ్‌ను నిర్ధారించాలి.

  విజయవంతమైన LCD స్క్రీన్ ఇంటిగ్రేషన్ అనుభవజ్ఞులైన LCD డిస్ప్లే తయారీదారులతో లోతైన సహకారంపై ఆధారపడి ఉంటుంది. ప్రత్యేకించి అనుకూలీకరించిన LCD ప్రాజెక్ట్‌లు లేదా సంక్లిష్టమైన LCD మాడ్యూల్ అప్లికేషన్‌ల కోసం, CNK ఎలక్ట్రానిక్స్ (CNK) సలహా ఇస్తుంది: తయారీదారు యొక్క గ్లాస్ టైమింగ్ ప్రొఫైల్‌లు మరియు కాన్ఫిగరేషన్ సిఫార్సులను పొందడం ద్వారా టార్గెట్ PORCH పారామీటర్‌లు మరియు డ్రైవర్ సొల్యూషన్‌లను ముందుగా షేర్ చేయండి. ఇది సిగ్నల్ వైరుధ్యాలు, విద్యుత్ అవకతవకలు లేదా EMC సమస్యలను నివారిస్తుంది. CNK యొక్క సాంకేతిక బృందం పోర్చ్ ఆప్టిమైజేషన్ మరియు ఇంటర్‌ఫేస్ మ్యాచింగ్ నుండి సిగ్నల్ ఇంటెగ్రిటీ అనాలిసిస్ వరకు ఎండ్-టు-ఎండ్ సపోర్ట్‌ను అందిస్తుంది-మీ హార్డ్‌వేర్ డిజైన్ మొదటి ప్రయత్నంలోనే విజయవంతమై డిస్‌ప్లే మాడ్యూల్స్ యొక్క పూర్తి పనితీరు మరియు విశ్వసనీయతను ఆవిష్కరించేలా చేస్తుంది.

  CNK ఎలక్ట్రానిక్స్ — టైమింగ్ పారామీటర్‌లను మాస్టరింగ్ చేయడం, ప్రొఫెషనల్ డిస్‌ప్లే టెక్నాలజీతో మీ విజువల్ ఇన్నోవేషన్‌ను శక్తివంతం చేయడం.
