RGB ఇంటర్‌ఫేస్ డిజైన్: కస్టమ్ LCD స్క్రీన్‌లలో హై-ఎఫిషియెన్సీ డిస్‌ప్లేకి గేట్‌వే

  ఆధునిక ప్రదర్శన సాంకేతికతలో, RGB ఇంటర్‌ఫేస్ LCD స్క్రీన్‌లను నడపడం కోసం ప్రధాన స్రవంతి పరిష్కారంగా నిలుస్తుంది-ముఖ్యంగా TFT వంటి అధిక-పనితీరు గల డిస్‌ప్లేలు-అధిక వేగంతో పూర్తి-రంగు ఇమేజ్ డేటాను ప్రసారం చేయగల దాని సామర్థ్యానికి ధన్యవాదాలు. అనుభవజ్ఞుడైన కస్టమ్ LCD డిస్‌ప్లే తయారీదారుగా, CNK ఎలక్ట్రానిక్స్ (CNK) RGB ఇంటర్‌ఫేస్ డిజైన్ ప్రదర్శన నాణ్యతను ఎంత విమర్శనాత్మకంగా ప్రభావితం చేస్తుందో అర్థం చేసుకుంటుంది. దీని ప్రధాన భాగం ఖచ్చితమైన సింక్రొనైజేషన్ సిగ్నల్ పోలారిటీ మ్యాచింగ్ మరియు టైమింగ్ పారామీటర్ కాన్ఫిగరేషన్‌లో ఉంది, ఇది స్థిరమైన, మృదువైన విజువల్స్ మరియు గొప్ప, ప్రామాణికమైన రంగులకు సాంకేతిక మూలస్తంభంగా ఉంటుంది.

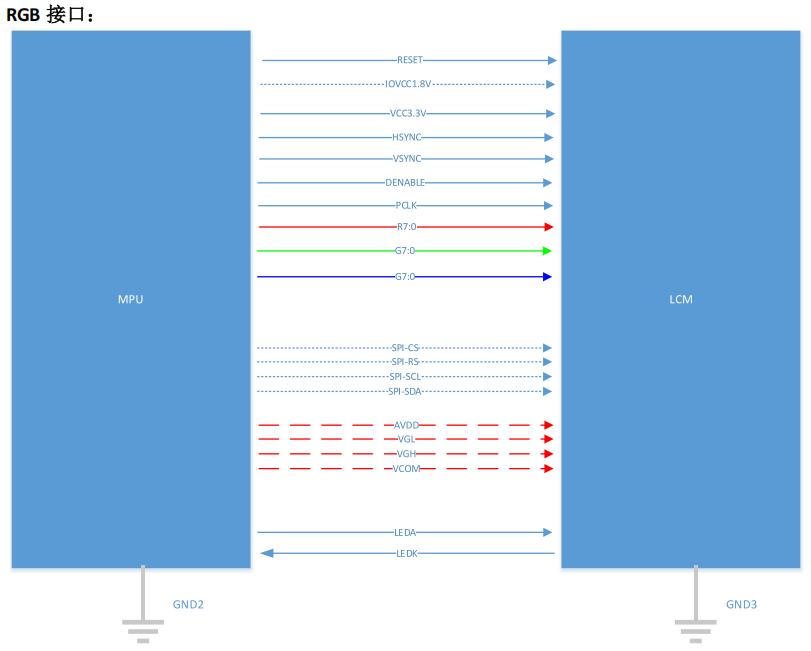

డ్యూయల్-మోడ్ ఆపరేషన్, ఫ్లెక్సిబుల్ కంపాటిబిలిటీ RGB ఇంటర్‌ఫేస్ ప్రధానంగా రెండు సమర్థవంతమైన వర్కింగ్ మోడ్‌లను అందిస్తుంది:

DEN మోడ్ (డేటా ప్రారంభించు ప్రాధాన్యత): ఇక్కడ, డేటా చెల్లుబాటు అయ్యే విండోను నియంత్రించడానికి ENABLE సిగ్నల్ కీలకం. PCLK క్లాక్ సిగ్నల్ యొక్క దశ (రైజింగ్ ఎడ్జ్ ట్రాన్స్‌మిషన్/ఫాలింగ్ ఎడ్జ్ లాచింగ్) LCD మాడ్యూల్‌తో ఖచ్చితంగా సింక్రొనైజ్ చేయాలి; లేకపోతే, స్క్రీన్ అవినీతి సంభవించవచ్చు. ఎరుపు (R7~R0), ఆకుపచ్చ (G7~G0), మరియు నీలం (B7~B0) 8-బిట్ లైన్‌ల ద్వారా సమాంతర డేటా ట్రాన్స్‌మిషన్ సహకారంతో 16.77 మిలియన్ రంగులను అందిస్తుంది. HSYNC మరియు VSYNCలను ఈ మోడ్‌లో సరళీకరించవచ్చు.

SYNC మోడ్ (సమకాలీకరణ సిగ్నల్ ప్రాధాన్యత): ఈ మోడ్ సక్రియ డిస్‌ప్లే ప్రాంతాన్ని నిర్వచించడానికి ఖచ్చితమైన HSYNC (క్షితిజ సమాంతర సమకాలీకరణ) మరియు VSYNC (నిలువు సమకాలీకరణ) సిగ్నల్‌లపై ఆధారపడుతుంది. వారి క్రియాశీల స్థితులు (సాధారణంగా అధిక-ప్రభావవంతమైనవి) తప్పనిసరిగా డ్రైవింగ్ ప్లాట్‌ఫారమ్‌తో సమలేఖనం చేయాలి; లేకుంటే, తప్పుగా అమర్చడం లేదా ఖాళీ స్క్రీన్‌లు కూడా ఏర్పడవచ్చు. PCLK ఫేజ్ సింక్రొనైజేషన్ కీలకమైనది, R/G/B డేటా ట్రాన్స్‌మిషన్ DEN మోడ్‌కు సమానంగా ఉంటుంది.

డిజైన్ అవసరాలు: విజయం వివరాల్లో ఉంది రెండు కీలకమైన పాయింట్లు RGB ఇంటర్‌ఫేస్ డిజైన్‌లో అప్రమత్తతను కోరుతున్నాయి:

1.డేటా లైన్ సీక్వెన్స్ కన్ఫర్మేషన్: స్క్రీన్ ఇంటర్‌ఫేస్ DB0-DB24 వంటి జెనరిక్ లేబుల్‌లను ఉపయోగించినప్పుడు, LCD మాడ్యూల్ సప్లయర్‌తో బస్సులోని ఖచ్చితమైన RGB సిగ్నల్ అమరికను నిర్ధారించడం చాలా అవసరం. సరికాని క్రమం తీవ్రమైన రంగు వక్రీకరణకు కారణమవుతుంది.

2.క్లియర్ ఫంక్షనల్ బౌండరీస్: స్వచ్ఛమైన RGB ఇంటర్‌ఫేస్ అనేది ప్రారంభ ఆదేశాలను లేదా పఠన స్థితిని ప్రసారం చేయలేని ఒక హై-స్పీడ్ "వన్-వే డిస్‌ప్లే డేటా ఛానెల్". అందువలన, అనుకూల LCD ప్రాజెక్ట్‌లలో, ఇది తరచుగా SPI వంటి నియంత్రణ ఇంటర్‌ఫేస్‌లతో సహకరిస్తుంది, ఇది స్క్రీన్ ప్రారంభీకరణ మరియు నిర్వహణను నిర్వహిస్తుంది.

  ఒక ప్రొఫెషనల్ కస్టమ్ LCD డిస్‌ప్లే తయారీదారుగా, LCD స్క్రీన్‌ల స్థిరత్వాన్ని ఎలా సూక్ష్మ సమయ వైవిధ్యాలు మరియు ఖచ్చితమైన సిగ్నల్ పోలారిటీ మ్యాచింగ్ నిర్ణయిస్తాయో మేము గుర్తించాము. ఇంటర్‌ఫేస్ స్పెసిఫికేషన్ అనాలిసిస్ మరియు డిజైన్ గైడెన్స్ నుండి కస్టమ్ LCD డెవలప్‌మెంట్ వరకు ఎండ్-టు-ఎండ్ టెక్నికల్ సపోర్ట్ కోసం CNKతో భాగస్వామిగా ఉండండి-మీ డిస్‌ప్లే సొల్యూషన్‌లు హై-స్పీడ్, ఫుల్-కలర్ విజువల్స్ ప్రపంచంలో ఖచ్చితత్వంతో మెరుస్తాయి.
