బ్యాక్‌లైట్ డ్రైవింగ్ డిజైన్: ప్రకాశించే డిస్‌ప్లే స్క్రీన్ నాణ్యత కోసం క్లిష్టమైన వివరాలు

LCD స్క్రీన్‌ల ప్రపంచంలో, ఇది ఇన్ఫర్మేషన్-క్లియర్ మోనోక్రోమ్ స్క్రీన్ అయినా లేదా వైబ్రెంట్ కలర్ స్క్రీన్ అయినా, బ్యాక్‌లైట్ దాని విజువల్ ప్రెజెంటేషన్‌కు మూలం. ఏది ఏమైనప్పటికీ, బ్యాక్‌లైట్ డ్రైవింగ్ అనేది "కాంతి కోసం పవర్ ఆన్ చేయడం" కంటే చాలా క్లిష్టంగా ఉంటుంది. డిజైన్ వివరాలను నిర్లక్ష్యం చేయడం వలన అసమాన ప్రకాశం మరియు వినియోగదారు అనుభవాన్ని ఉత్తమంగా తగ్గించవచ్చు లేదా చెత్తగా డిస్‌ప్లే స్క్రీన్ జీవితకాలం తగ్గించవచ్చు. ఈ కథనం బ్యాక్‌లైట్ డ్రైవింగ్ డిజైన్ యొక్క ప్రధాన సూత్రాలను పరిశీలిస్తుంది, ఇంజనీర్‌లకు స్థిరమైన మరియు విశ్వసనీయమైన ప్రదర్శన పరిష్కారాలను రూపొందించడానికి అధికారం ఇస్తుంది.

1. స్థిరమైన కరెంట్ డ్రైవింగ్: బ్రైట్‌నెస్ యూనిఫార్మిటీకి పునాది

బ్యాక్‌లైట్ LEDలు తప్పనిసరిగా స్థిరమైన కరెంట్ సోర్స్‌తో నడపబడాలి! "ఒకే వోల్టేజ్ కింద వేర్వేరు మాడ్యూళ్లలో అస్థిరమైన ప్రకాశం" సమస్యను పరిష్కరించడానికి ఇది చాలా ముఖ్యమైనది. LED లు అంతర్లీనంగా ఫార్వర్డ్ వోల్టేజ్ (Vf)లో వైవిధ్యాలను ప్రదర్శిస్తాయి (సాధారణ సింగిల్-LED విలువ: 2.7-3.2V). స్థిరమైన వోల్టేజ్ డ్రైవ్‌లో, కొంచెం తక్కువ Vf ఉన్న LED లు ఎక్కువ కరెంట్‌ని తీసుకుంటాయి, ఫలితంగా అధిక ప్రకాశం ఉంటుంది, అయితే ఎక్కువ Vf ఉన్నవి మసకగా ఉంటాయి. స్థిరమైన కరెంట్ డ్రైవింగ్ ప్రతి LED (సాధారణంగా 15-20mA) ద్వారా కరెంట్‌ను ఖచ్చితంగా నియంత్రిస్తుంది, మోనోక్రోమ్ స్క్రీన్‌లలో ఏకరూపతను మరియు కలర్ స్క్రీన్‌లలో ఖచ్చితమైన రంగు పునరుత్పత్తిని నిర్ధారిస్తుంది.

2. సమయ నియంత్రణ: "గోస్టింగ్" మరియు "ఫ్లిక్కరింగ్" నిరోధించడం

LCD స్క్రీన్ పవర్ ఆన్ చేసినప్పుడు లేదా నిద్ర నుండి మేల్కొన్నప్పుడు, దాని అంతర్గత ద్రవ స్ఫటికాలకు ప్రతిస్పందన సమయం అవసరం మరియు వెంటనే స్థిరమైన ప్రదర్శన స్థితికి చేరుకోదు. ఈ పరిస్థితుల్లో బ్యాక్‌లైట్‌ని తక్షణమే యాక్టివేట్ చేయడం వల్ల వినియోగదారులు అస్తవ్యస్తమైన "దెయ్యం" లేదా అస్థిరమైన మినుకుమినుకుమనే విధంగా చూస్తారు. ప్రధాన డిజైన్ నియమాలు:

పవర్-ఆన్/వేక్-అప్: డిస్‌ప్లే కనీసం 30 ఫ్రేమ్‌లను రిఫ్రెష్ చేసి, స్థిరీకరించిన తర్వాత మాత్రమే బ్యాక్‌లైట్ తప్పనిసరిగా యాక్టివేట్ చేయబడాలి. ఇది వినియోగదారులు స్థిరమైన, స్పష్టమైన ప్రారంభ చిత్రాన్ని చూసేలా చేస్తుంది.

పవర్-ఆఫ్/స్లీప్: సీక్వెన్స్‌కు ఖచ్చితంగా కట్టుబడి ఉండండి: ముందుగా బ్యాక్‌లైట్‌ని నిష్క్రియం చేసి, ఆపై డిస్‌ప్లే సిగ్నల్‌ను డిసేబుల్ చేసి డిస్‌ప్లే స్క్రీన్‌కి పవర్ కట్ చేయండి. ఈ క్రమాన్ని తిప్పికొట్టడం వలన షట్‌డౌన్ సమయంలో అసాధారణ ప్రకాశవంతమైన పాచెస్ లేదా "గోస్టింగ్" కళాఖండాలు ఏర్పడవచ్చు.

3. సర్క్యూట్ డిజైన్ & పారామీటర్ గణన: బ్యాలెన్సింగ్ సేఫ్టీ అండ్ ఎఫిషియెన్సీ

సాధారణ డ్రైవ్ సర్క్యూట్ టోపోలాజీలు:

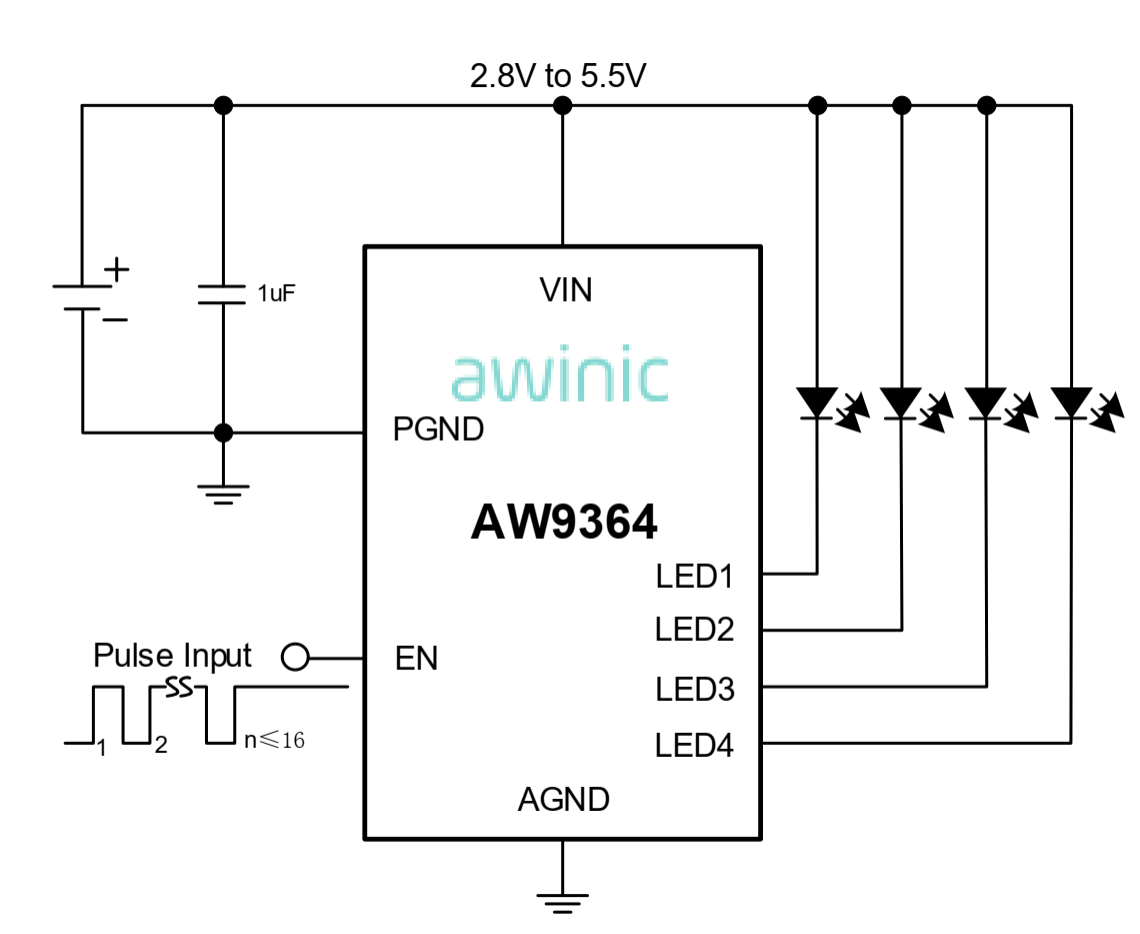

సింగిల్-LED సమాంతర డ్రైవ్: మంచి రిడెండెన్సీతో సాపేక్షంగా సరళమైన డిజైన్ (ఒక LED వైఫల్యం మొత్తంపై ప్రభావం చూపదు). అయితే, మొత్తం డ్రైవ్ కరెంట్ డిమాండ్ ఎక్కువగా ఉంది (ఉదా., సమాంతరంగా 8 LEDలకు 120-160mA @ 20mA/LED అవసరం).

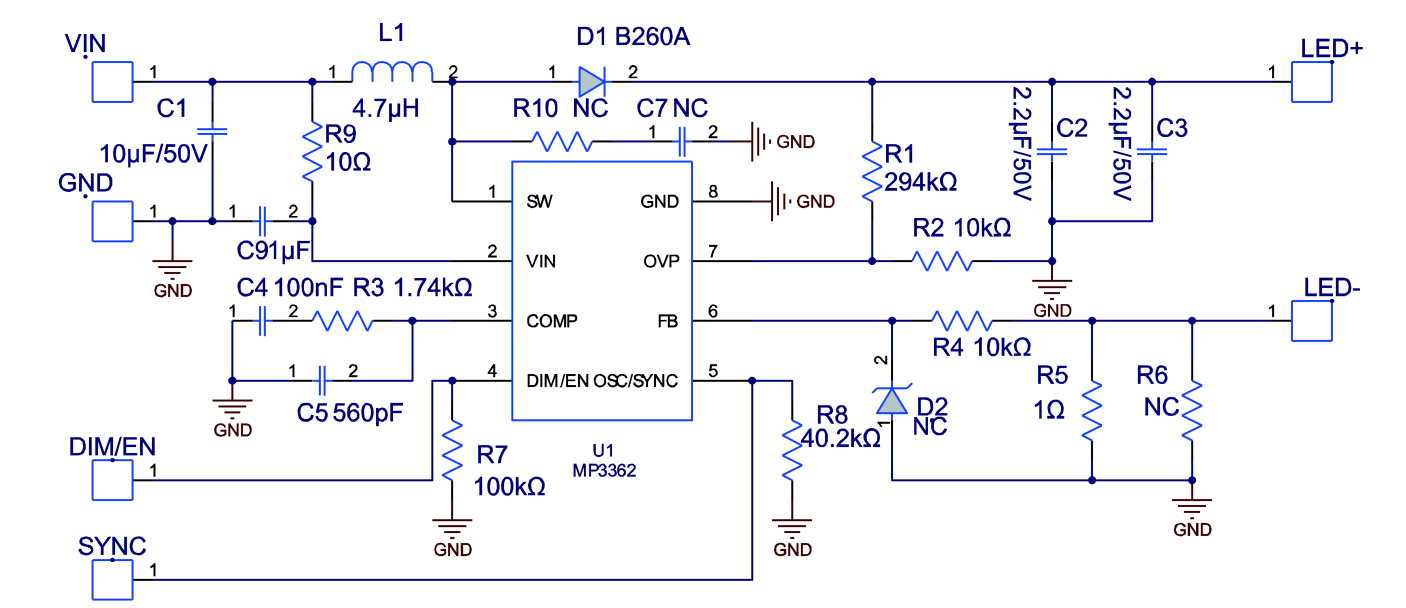

మల్టీ-స్ట్రింగ్ సిరీస్-ప్యారలల్ డ్రైవ్: మరింత సమర్థవంతంగా, మీడియం నుండి పెద్ద LCD స్క్రీన్‌లకు అనుకూలంగా ఉంటుంది. డిజైన్ పరిగణనలు:

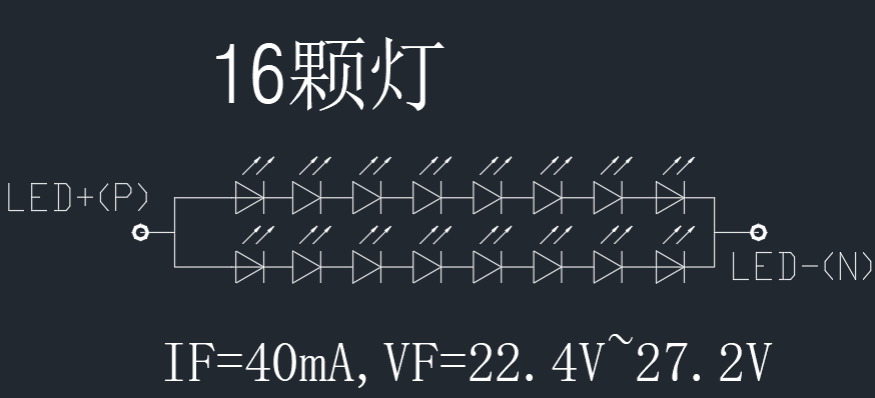

సిరీస్ వోల్టేజ్: LED స్ట్రింగ్‌కు మొత్తం వోల్టేజ్ = సింగిల్ LED Vf * సిరీస్‌లో సంఖ్య. ఉదాహరణ: సిరీస్‌లోని 8 LED లకు డ్రైవ్ వోల్టేజ్ ≥ 3.2V * 8 = 25.6V అవసరం (మార్జిన్‌ను పరిగణించండి).

సమాంతర కరెంట్: మొత్తం డ్రైవ్ కరెంట్ = కరెంట్ పర్ స్ట్రింగ్ * సమాంతర తీగల సంఖ్య. ఉదాహరణ: సమాంతరంగా 2 స్ట్రింగ్‌లు, ఒక్కో స్ట్రింగ్‌కు 20mA, మొత్తం కరెంట్ = 20mA * 2 = 40mA.

భద్రతా మార్జిన్‌లు: డిజైన్ అవుట్‌పుట్ వోల్టేజ్ 36V మించకూడదు (సాధారణ భద్రత అదనపు-తక్కువ వోల్టేజ్ - SELV - పరిమితి). మొత్తం డ్రైవ్ కరెంట్ 300mA మించకూడదు (బాలెన్సింగ్ సామర్థ్యం మరియు కాంపోనెంట్ ఎంపిక).

తీర్మానం

ఖచ్చితమైన బ్యాక్‌లైట్ డ్రైవింగ్ డిజైన్‌తో అసాధారణమైన డిస్‌ప్లే స్క్రీన్ అనుభవం ప్రారంభమవుతుంది. కాస్ట్-సెన్సిటివ్ మోనోక్రోమ్ స్క్రీన్‌ల కోసం లేదా దృశ్యమానంగా డిమాండ్ చేసే కలర్ స్క్రీన్‌ల కోసం, స్థిరమైన ప్రస్తుత డ్రైవింగ్ సూత్రాలను లోతుగా అర్థం చేసుకోవడం మరియు వర్తింపజేయడం, పవర్ సీక్వెన్సింగ్‌ను ఖచ్చితంగా నియంత్రించడం, సిరీస్-సమాంతర పారామితులను ఖచ్చితంగా లెక్కించడం మరియు భద్రతా ప్రమాణాలను పాటించడం వంటివి అధిక-నాణ్యత, దీర్ఘ-కాల ప్రదర్శన ఉత్పత్తులను రూపొందించడానికి అవసరమైన దశలు. ఈ చిన్న "వివరాలు" ఖచ్చితంగా డిస్‌ప్లే స్క్రీన్ యొక్క అంతిమ నాణ్యత మరియు వినియోగదారు సంతృప్తిని నిర్ణయించే కీలకమైన కారకాలు.
