కోర్ డిస్ప్లే డ్రైవర్ డీబగ్గింగ్ టెక్నాలజీస్ & ఆపరేషనల్ స్టాండర్డ్స్

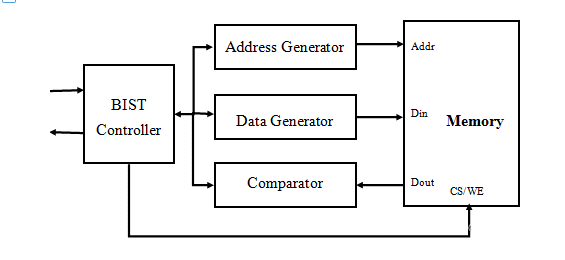

1. BIST కమాండ్ యొక్క అధునాతన అప్లికేషన్

ఆపరేటింగ్ ప్రిన్సిపల్: డ్రైవర్ IC యొక్క అంతర్నిర్మిత స్వీయ-పరీక్ష ఇంజిన్ సరైన ప్రారంభ కోడ్ లోడ్ అయిన తర్వాత సక్రియం అవుతుంది, డయాగ్నస్టిక్ నమూనాలను (రంగు పట్టీలు/చెకర్‌బోర్డ్‌లు) ఉత్పత్తి చేస్తుంది.

ద్వంద్వ రోగనిర్ధారణ విధులు:

▶ ప్రాథమిక ధృవీకరణ: అవుట్‌పుట్ లేకపోవడం ప్రారంభ సమయం లేదా రిజిస్టర్ కాన్ఫిగరేషన్‌లో క్లిష్టమైన లోపాలను సూచిస్తుంది.

▶ తప్పు ఐసోలేషన్: బాహ్య సిగ్నల్ వైఫల్యంతో సాధారణ స్వీయ-పరీక్ష మదర్‌బోర్డ్ సిగ్నల్ ప్రాసెసింగ్ సమస్యలను నిర్ధారిస్తుంది.

విస్తరించిన అప్లికేషన్‌లు: గ్రేస్కేల్ ఏకరూపత మరియు రంగు ప్రతిస్పందన మూల్యాంకనం కోసం బహుళ-స్థాయి పరీక్ష మోడ్‌లు (0x36 రిజిస్టర్ ద్వారా నియంత్రించబడతాయి).

2. సిస్టమాటిక్ ID రీడ్ కమాండ్ ప్రోటోకాల్

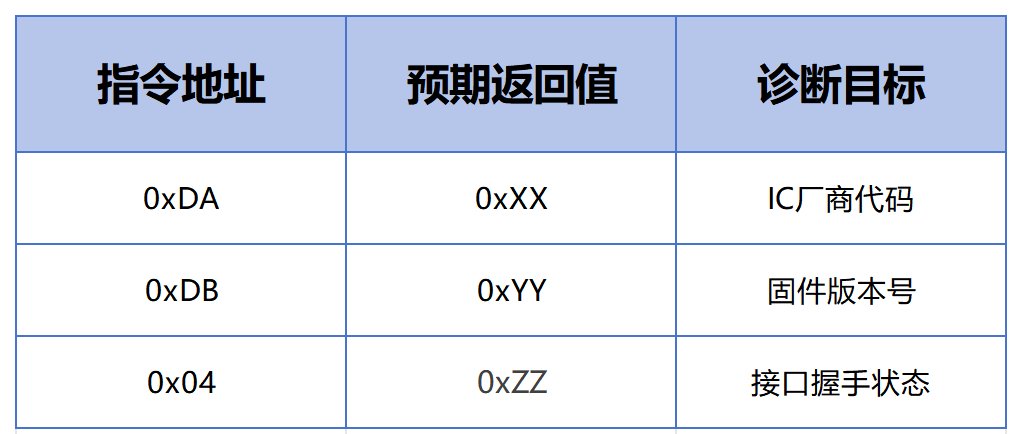

కమాండ్ మ్యాట్రిక్స్:

కమ్యూనికేషన్ లేయర్ ట్రబుల్షూటింగ్: మూడు వరుస రీడ్ వైఫల్యాలకు తనిఖీ అవసరం:

▶ ఇంటర్‌ఫేస్ వోల్టేజ్ మ్యాచింగ్ (±5% టాలరెన్స్)

▶ సిగ్నల్ క్రాస్‌స్టాక్ (కంటి రేఖాచిత్రం తెరవడం>0.7 UI)

▶ పవర్ ఆన్ టైమింగ్ (Treset_min≥10ms, Tvdds_rise≤100μs)

▶ గ్రౌండ్ ఇంపెడెన్స్ (<50mΩ)సిక్స్-డైమెన్షనల్ డీబగ్గింగ్ సేఫ్టీ ప్రోటోకాల్ (మెరుగైన గోల్డెన్ రూల్స్)థర్మల్ ప్రొటెక్షన్: IR థర్మల్ ఇమేజింగ్ ద్వారా పర్యవేక్షించబడే కరెంట్-పరిమిత సరఫరా (≤200mA)తో ప్రారంభ పవర్-ఆన్. ΔT＞15℃ సర్క్యూట్ అంతరాయాన్ని ప్రేరేపిస్తుంది.

కోడ్ డ్యూయల్ వెరిఫికేషన్: అధికారిక ప్రారంభ కోడ్‌కి వాచ్‌డాగ్ టైమర్ ఇంటిగ్రేషన్‌తో SHA-256 ధ్రువీకరణ అవసరం.

సురక్షిత కోడ్ సవరణ ప్రోటోకాల్: రిజిస్టర్ సవరణలు తప్పనిసరిగా పాస్ చేయాలి:

▶ ESD రక్షణ పరీక్ష (HBM≥8KV)

▶ 72-గంటల వేగవంతమైన వృద్ధాప్యం

▶ బర్న్-ఇన్ రెసిస్టెన్స్ టెస్ట్ (స్టాటిక్ ఇమేజ్ 96 గంటలు)

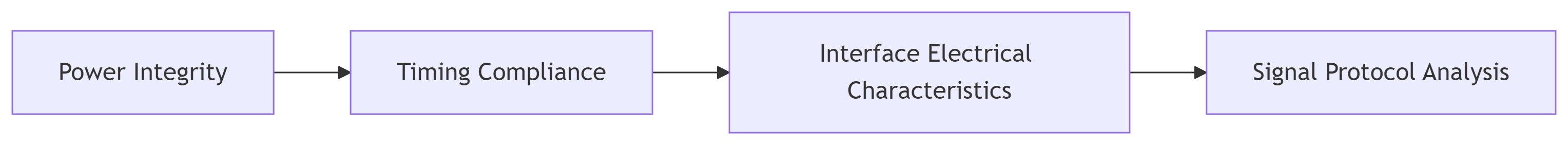

హార్డ్‌వేర్-ఫస్ట్ డయాగ్నస్టిక్ ఫ్లో:

టైమింగ్ ఫాల్ట్ టాలరెన్స్: ±20% మార్జిన్‌తో క్రిటికల్ టైమింగ్ పారామితులు; రీసెట్ ఫాలింగ్ ఎడ్జ్ VDDS రైజింగ్ ఎడ్జ్‌తో సింక్రొనైజ్ చేయబడింది (<1μs విచలనం).

డైనమిక్ మెయింటెనెన్స్ అల్గోరిథంలు:

▶ పిక్సెల్ షిఫ్టింగ్ (2 గంటలకు 1-పిక్సెల్ స్థానభ్రంశం)

▶ ఆవర్తన ప్రతికూల చిత్రం రిఫ్రెష్ (ప్రతి 30 నిమిషాలకు)

▶ అడాప్టివ్ కాంట్రాస్ట్ ఆప్టిమైజేషన్ (కంటెంట్-డిపెండెంట్) ఇండస్ట్రియల్-గ్రేడ్ టెక్నికల్ అస్యూరెన్స్ సిస్టమ్ పూర్తి లైఫ్‌సైకిల్ మేనేజ్‌మెంట్: డిజైన్-ఇన్ నుండి భారీ ఉత్పత్తి వరకు FMEA-ఆధారిత క్రియాశీల నిర్వహణను అమలు చేస్తుంది:

వైద్య పరికరాలు: IEC 60601-1 లీకేజ్ కరెంట్ ప్రమాణాలకు అనుగుణంగా

ఆటోమోటివ్ సిస్టమ్స్: -40℃~105℃ థర్మల్ సైక్లింగ్ కోసం ధృవీకరించబడింది

పారిశ్రామిక HMI: 2 మిలియన్ టచ్-ఆపరేషన్ ఎండ్యూరెన్స్‌కు మద్దతు ఇస్తుంది

స్మార్ట్ మ్యానుఫ్యాక్చరింగ్ బెంచ్‌మార్క్‌లు:

▶ మైక్రో-స్థాయి ప్లేస్‌మెంట్ ఖచ్చితత్వం (±15μm)

▶ ఇన్-లైన్ AOI తనిఖీ (లోపం క్యాప్చర్ రేటు ≥99.2%)

▶ డేటా ట్రేసిబిలిటీ సిస్టమ్ (ప్యానెల్‌కు 200+ ప్రాసెస్ పారామితులు)

క్లిష్టమైన హెచ్చరిక: డిస్ప్లే డ్రైవర్ డీబగ్గింగ్ అనేది ఖచ్చితమైన హార్డ్‌వేర్-సాఫ్ట్‌వేర్ సింఫొనీని ఏర్పరుస్తుంది. అనధికార కార్యకలాపాలు కోలుకోలేని నష్టాన్ని కలిగించవచ్చు (IC బ్రేక్‌డౌన్/ఎలక్ట్రోడ్ కార్బొనైజేషన్). సీనియర్ ఎలక్ట్రానిక్స్ ఇంజనీర్లు మరియు డిస్ప్లే ఆర్కిటెక్ట్‌లచే ద్వంద్వ ఆమోదం అవసరమయ్యే హార్డ్‌వేర్ సైన్-ఆఫ్ ప్రోటోకాల్‌ను అమలు చేయండి.
